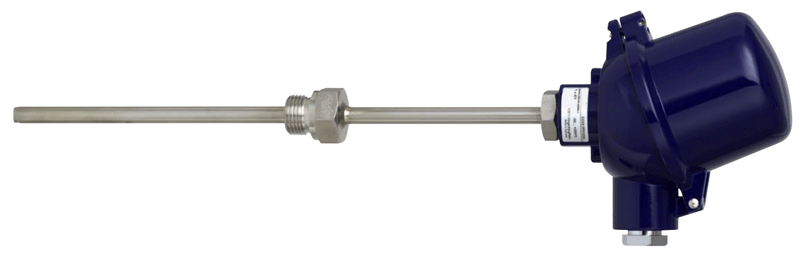

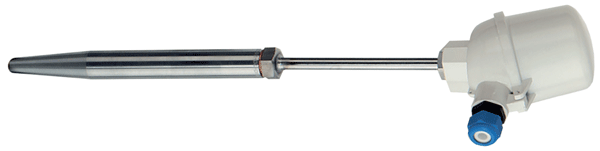

一體化溫度變送器熱電偶是云南昌暉儀表制造有限公司憑借出色的溫度傳感器技術和電子信號技術制造的符合國際電工委員會(IEC)標準新一代系列產品，品質可以和德國久茂JUMO產品質量媲美。由各種結構形式的熱電偶和安裝于接線盒內的兩線制熱電偶溫度變送器組成，將熱電偶毫伏信號轉換為與之成正比的二線制4-20mA輸出，在-40～1600℃使用范圍內對氣體、液體介質或固體表面溫度進行測量。
熱電偶一體化溫度變送器采用兩芯導線傳輸4-20mA信號，信號傳輸?shù)目垢蓴_能力強，可節省熱電偶補償導線的昂貴費用。如用一體化溫度變送器更換熱電偶后，不用重新敷設電纜，直接用原補償導線作為信號線使用。
一體化溫度變送器精度由熱電偶和溫度變送器精度指標綜合決定。高品質一體化溫度變送器(熱電偶)必須由高品質熱電偶和高可靠性熱電偶溫度變送器組成。
一體化溫度變送器技術指標
精度：一體化溫度變送器精度=（熱電偶允差對應輸出基本誤差2 + 熱電偶溫度變送器精度2)^1/2
負載電阻：0-500Ω
變送器輸出：二線制4-20mA
供電電源：一體化溫度變送器工作電源電壓最低12VDC，最高35VDC，額定工作電壓24VDC
環境溫度：－25℃～80℃(危險場所不高于70℃)
相對濕度：5％-95％RH
機械振動：f≤55Hz,振幅＜0.15mm
使用環境：周圍空氣中不含有引起變送器腐蝕的介質
環境溫度影響：≤0.05％/1℃
一體化溫度變送器選型表
S①R②③-④⑤⑥⑦⑧-⑨/⑩-?/?-?-?
①溫度變送器類型

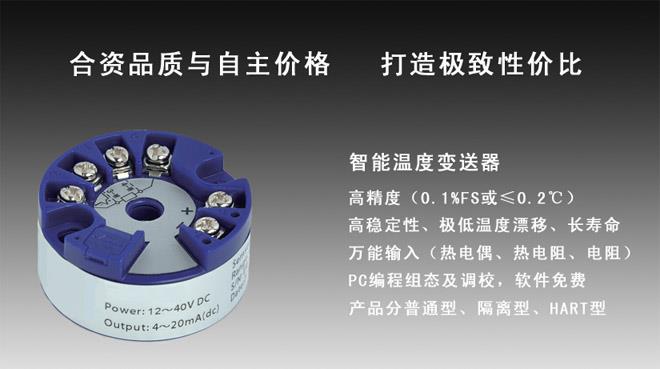

[A]：智能非隔離溫度變送器YR-ER213，0.1%精度
[B]：智能型隔離溫度變送器YR-ER212，0.1%精度
[C]：HART隔離溫度變送器YR-ER211，0.1%精度
[D]：用戶指定品牌溫度變送器
[X]：帶顯示HART溫度變送器，0.1%精度，ABB外殼及套件
②熱電偶類型
[N]：K分度號|鎳鉻-鎳硅熱電偶
[E]：E分度號|鎳鎘-銅鎳熱電偶
[F]：J分度號|鐵-銅鎳熱電偶
[T]：T分度號|銅-銅鎳熱電偶
[P]：S分度號|鉑銠10-鉑熱電偶
[Q]：R分度號|鉑銠13-鉑熱電偶
[R]：B分度號|鉑銠30-鉑銠6熱電偶
③熱電偶對數
[1]：單支式（一支熱電偶）|通常接線端子為2個
[2]：雙支式（兩支熱電偶）|通常接線端子為4個
④安裝固定裝置
[1]：無固定裝置
[2]：固定螺紋/標配螺紋為M27×2；螺紋尺寸需要在?處標準
[3]：活動法蘭
[4]：固定法蘭/用戶提供法蘭標準、法蘭規格和法蘭材質要求
[6]：固定螺紋+錐形整體鉆孔盲孔管/標配螺紋為M33×2；螺紋尺寸需要在?處標準
⑤接線盒形式
[2]：ABB接線盒及套件
[3]：德系一體化溫度變送器專用接線盒/昌暉產品標準配置
[6]：防高溫強腐蝕接線盒/適用于常溫強腐蝕場合
[7]：全塑接線盒/適用于常溫強腐蝕場合
⑥熱偶外徑mm
[0]：Ф16mm，壁厚2mm
[1]：Ф20mm，壁厚2mm/Ф20mm外徑廉金屬熱電偶默認偶材直徑Ф3.2mm
[1]：Ф25mm，壁厚2mm/分度號為S或B時，默認為雙層高鋁或剛玉陶瓷保護管
[6]：按照現場要求定制保護管外徑、壁厚和整支產品內部結構
⑦常用保護管材料/保護管長期最高使用溫度
[0]：1Cr18Ni9Ti(德標1.4841/美標321/日標SUS321)/0-871℃(1600℉)；溫度超過899℃另選材質；抗硫抗還原性差
[1]：99剛玉/0-1600℃；耐高溫、耐腐蝕、致密性比氧化鋁好，熱沖擊易碎
[2]：氧化鋁/0-1200℃；耐高溫、耐腐蝕，熱沖擊易碎
[3]：316L(德標1.4435/日標SUS316L)/0-871℃(1600℉)；耐腐蝕優于304， 耐晶間腐蝕
[4]：瑞士904L/-70~280℃；耐硫酸、稀硫酸腐蝕性最好的鋼種
[5]：0Cr25Ni20(德標1.4841/日標SUS310S)/0-1038℃(1900℉)；耐溫不銹鋼保護管；抗硫性差
[6]：0Cr18Ni2Mo2Ti (德標1.4571/美標316Ti)/0-850℃(1562℉)；耐晶間腐蝕；用于硫酸、磷酸、蟻酸、醋酸
[7]：GH3039/0-1149℃(2100℉)；耐高溫、抗氧化性能好
[N]：其他特殊用途保護管和專用結構產品
⑧測溫元件形式
[0]：裝配式熱電偶芯/偶絲標配Φ2.0mm。Φ2.5mm，Φ3.2mm，視溫度而定
[1]：國產304保護管鎧裝熱電偶芯/鎧裝芯標配Φ6.0mm
[2]：國產316L保護管鎧裝熱電偶芯/鎧裝芯標配Φ6.0mm
[3]：國產0Cr25Ni20保護管鎧裝熱電偶芯/鎧裝芯標配Φ6.0mm
[7]：國產GH3039保護管鎧裝熱電偶芯/鎧裝芯標配Φ6.0mm
[8]：德國進口Inconcl鎳基合金外護管鎧裝熱電偶/德國久茂JUMO熱電偶用材料，超長使用壽命
[9]：德國進口原裝3.0偶絲裝配式熱電偶/德國久茂JUMO熱電偶用材料，超長使用壽命
⑨熱電偶總長mm
[***]：***/見注1
⑩插入長度mm
[***]：***/見注1
?溫度變送器量程下限
[***]：***
?溫度變送器量程上限
[***]：***
?熱電偶精度等級
[1]：I級精度熱電偶(請參閱熱電偶允差)/標準配置
[2]：II級精度熱電偶(請參閱熱電偶允差)/定制生產
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求/見注1
[法蘭要求]：法蘭規格尺寸及法蘭材質要求/見注2
注1：一體化溫度變送器熱電偶如選用固定法蘭或非標準螺紋安裝方式，選型必須提供法蘭標準|法蘭規格|法蘭材質或螺紋要求
注2：S□R□□—1□□□□和S□R□□—3□□□□型帶變送器熱電偶選型時僅需要確認總長L（總長等于插 入長度）即可；S□R□□—2□□□□和S□R□□—4□□□□型帶溫度變送器熱電偶選型時通常約定：總長=插入長度+150mm。
一體化溫度變送器選型舉例
SBRN-43032-1000/850-0/1000-DN80 PNI.6/1Cr18Ni9Ti
K型熱電偶一體化溫度變送器，蘭安裝(DN80 PN1.6，不銹鋼法蘭)，熱電偶外徑為Ф16mm，智能隔離溫度變送器YR-ER212，熱電偶保護管材質為316L，內裝鎧裝熱電偶芯子，熱電偶接線盒為防水型，熱電偶總長為1000mm，插入深度為850mm，溫度變送器量程為0-1000℃，二線制4-20mA輸出
SCRP-26014-650/500-0/1300-M27×2
S型熱電偶一體化溫度變送器，M27×2螺紋安裝，熱電偶外徑為Ф16mm，剛玉保護管，接線盒為高溫耐腐蝕型，熱電偶總長為650mm，插入深度為500mm，智能HART溫度變送器YR-ER211，量程為0-1300℃，二線制4-20mA輸出
SCRN-26079-750/600-0-1000-DN80 PN1.6/1Cr18Ni9Ti
SCRN2-366N8-1000/1000-0/1000
SCRN-366N8-1250/1250-0/800
一體化溫度變送器用熱電偶補償導線接線嗎？
一體化溫度變送器(熱電偶)將熱電偶毫伏信號轉換為4-20mA信號輸出，接線時采用兩芯雙絞線或兩芯屏蔽電纜將信號送到控制室，不使用熱電偶補償導線。
一體化溫度變送器量程與顯示儀表量程必須一致嗎？
一體化溫度變送器送入顯示儀表、DCS系統或PLC系統的信號為二線制4-20mA，顯示儀表或系統量程必須按照溫度變送器量程設置，二者完全相同才能得到準確的溫度測量值。比如原來使用的溫度變送器量程為0-1000℃，若新更換的溫度變送器量程大于原變送器量程的，直接接入顯示表后同一溫度的測量值顯示偏??；若新更換的溫度變送器量程小于原變送器量程的，直接接入顯示表后同一溫度的測量值顯示偏大。更換一體化溫度變送器后應注意檢查儀表和溫度變送器量程設置是否一致，調整量程后(調整儀表或溫度變送器量程均可，選最方便者進行)顯示值即恢復正常。

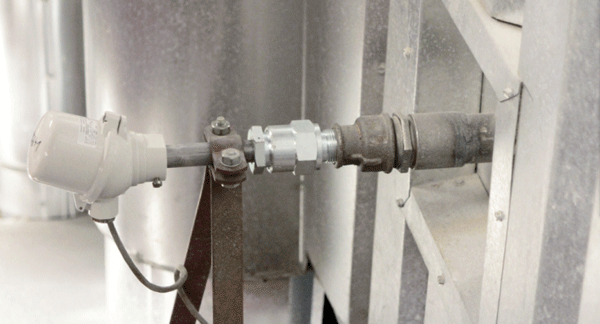

安裝在現場的熱電偶一體化溫度變送器
