智能顯示控制儀主要特點
1、昌暉儀表SWP-C80、SWP-C90、SWP-C40、SWP-C70、SWP-C10系列顯示控制儀采用微處理器進行控制運算，可對各種非線性輸入信號進行高精度線性矯正
2、昌暉顯示控制儀有18種輸入信號類型供用戶自由切換，采用無跳線技術，只需設定儀表內部參數，即可將儀表從一種輸入信號改為另一種輸入信號，進一步提高了儀表的多用性與可靠性
3、昌暉顯示控制儀可帶串行通信輸出，各種帶串行輸入/輸出的設備進行雙向通信，組成網絡控制系統
4、集數字儀表與模擬儀表于一體，可對溫度、壓力、液位等測量信號進行數字量顯示控制(高亮度LED數碼顯示)，使測量值的顯示更為清晰直觀
5、昌暉顯示控制儀有七種外形尺寸，適用于各種測量控制場合。SWP-C80是使用廣泛的一種顯示控制儀
6、昌暉顯示控制儀輸入信號類型、量程、輸出類型可自由設置
7、儀表精度0.5%級；7種外形可供用戶選擇
8、昌暉0.2%精度YR-GNC系列顯示控制儀升級了目前0.5%精度儀表的性能，精度和穩定性媲美歐洲進口產品，0.5%精度顯示控制儀將被逐步替代

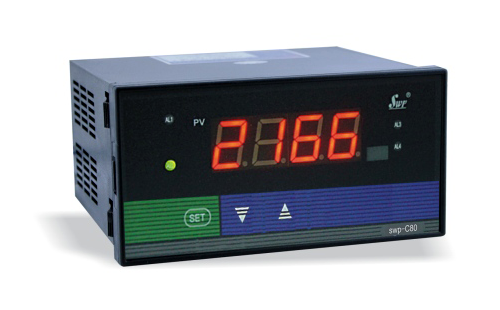

SWP-C80系列顯示控制儀
外形尺寸：160×80×140mm
開孔尺寸：152×76mm
型號：SWP-C801、SWP-C803、SWP-C804
SWP-S80系列顯示控制儀
外形尺寸：80×160×140mm
開孔尺寸：76×152mm
型號：SWP-S801、SWP-S803、SWP-S804
SWP-C90系列顯示控制儀
外形尺寸：96×96×140mm
開孔尺寸：92×92mm
型號：SWP-C901、SWP-C903、SWP-C904
SWP-C40系列顯示控制儀
外形尺寸：96×48×140mm
開孔尺寸：92×44mm
型號：SWP-C401、SWP-C403
SWP-S40系列顯示控制儀
外形尺寸：48×96×140mm
開孔尺寸：44×92mm
型號：SWP-S401、SWP-S403
SWP-C70系列顯示控制儀
外形尺寸：72×72×110mm
開孔尺寸：68×68mm
SWP-C701、SWP-C703
SWP-C10系列顯示控制儀
外形尺寸：48×48×110mm
開孔尺寸：44×44mm
型號：SWP-C101、SWP-C103
以下是用戶經常訂貨的型號
SWP-C901-00-23-N-P
SWP-C903-01-23-HL-P
SWP-C901-80-12(23)-N-P
SWP-C903-81-12(23)-HL-P
SWP-C904-01-23-HHLL-P
SWP-C801-00-23-N-P
SWP-C803-01-23-HL-P
SWP-C801-02-12-N-P
SWP-C803-02-23-HL-P
SWP-C804-01-23-HHLL-P

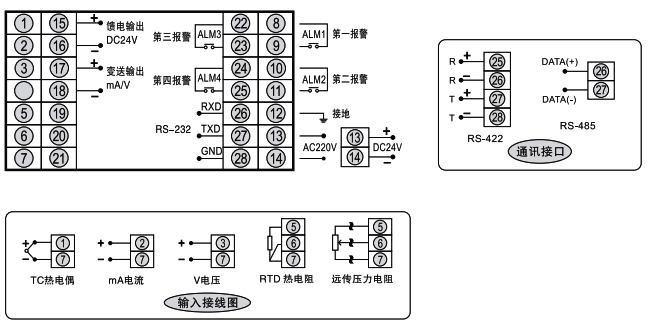

SWP-C80顯示控制儀接線圖(SWP-S80接線圖與SWP-C80相同)

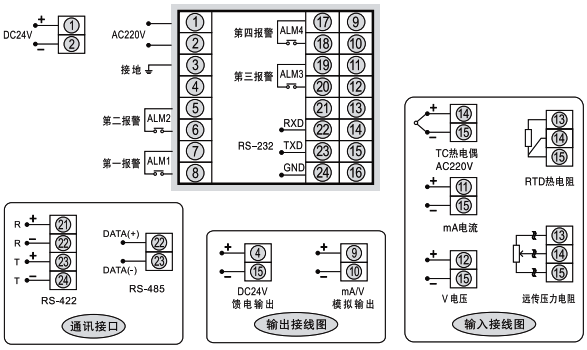

SWP-C90顯示控制儀接線圖

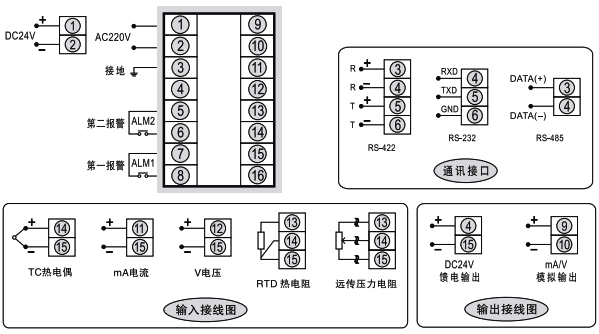

SWP-C40接線圖(SWP-S40接線圖與SWP-C40相同)

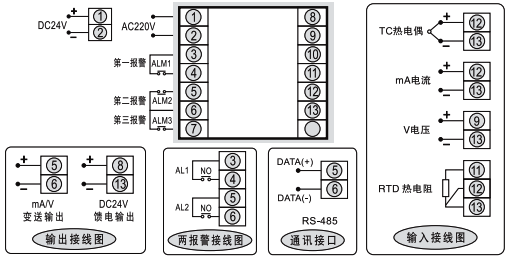

SWP-C70顯示控制儀接線圖

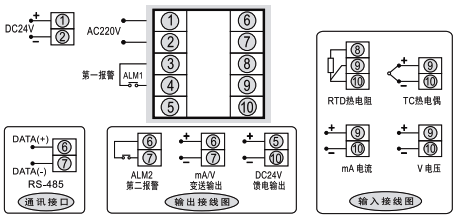

SWP-C10顯示控制儀接線圖
SWP智能顯示控制儀選型表
SWP-①②-③④-⑤-⑥⑦-⑧-⑨
①外形特征
[C10]：48×48mm
[C40]：96×48mm
[S40]：48×96mm
[C70]：72×72mm
[C80]：160×80mm
[S80]：80×160mm
[C90]：96×96mm
[T80]：160×80mm(橫式光柱顯示控制儀)
[ST80]：80×160mm(豎式光柱顯示控制儀)
②控制作用
[1]：測量顯示(無報警輸出)
[3]：三位控制(顯示+兩限報警)
[4]：四限控制(顯示+四限報警)
③通訊方式
[0]：無通訊
[2]：RS232(MODBUS)
[3]：打印口
[4]：RS422(MODBUS)
[8]：RS485(MODBUS)
[9]：特殊規格(按用戶要求定制)
④儀表輸出
[0]：無輸出
[1]：繼電器報警輸出(兩個或四個開關量報警輸出)
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
[8]：特殊規格變送輸出(按用戶要求定制)
⑤輸入信號類型
[××]：見儀表輸入類型表(18種輸入型號類型可自由切換)
⑥報警輸出1
[N]：無報警(控制作用代碼除“1”以外的必選項)
[H]：上限報警
[L]：下限報警
⑦報警輸出2
[省略]：無報警(控制作用代碼“1”以外的必選項)
[H]：上限報警
[L]：下限報警
⑧報警輸出3
[省略]：無第三報警輸出(控制作用代碼為“1”和“3”時選用)
[L]：下限報警(僅控制作用代碼為“4”時選用)
⑨報警輸出4
[省略]：無第四報警輸出(控制作用代碼為“1”和“3”時選用)
[L]：下下限報警(僅控制作用代碼為“4”時選用)
⑩饋電輸出
[省略]：無饋電
[P]：DC24V饋電輸出
?儀表電源
[省略]：AC220V供電(標準配置)
[T]：AC85-260V開關電源供電
[W]：DC24V開關電源供電
注1：SWP-C801和SWP-C803系列為0.8英寸LED顯示，SWP-C901、SWP-C903、SWP-S801、SWP-S803、SWP-C701、SWP-C703、SWP-C401、SWP-C403系列為0.56英寸LED顯示,SWP-C101/C103系列為0.32英寸LED顯示。
注2：四限報警輸出為上上限、上限、下限和下下限報警。四限報警儀僅SWP-C804、SWP-S804和SWP-C904三種型號
注3：同種分度號，選型代碼和儀表編程代碼不同，在顯示設定控制儀時請注意。
注4：SWP-C701、SWP-C703、SWP-C101和SWP-C103無頻率信號輸入。

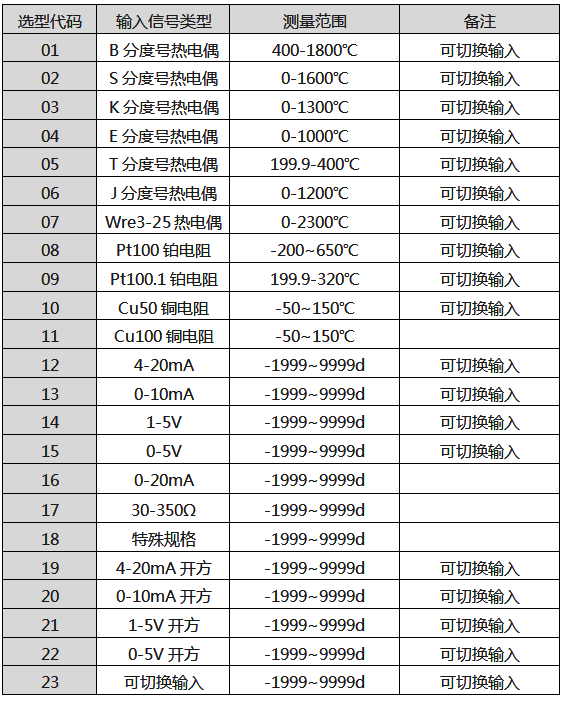

儀表輸入信號類型表
常用顯示控制儀型號舉例
SWP-C801-00-23-N-P
顯示儀表，儀表無通訊和變送輸出，4-20mA(18種信號可切換)輸入，帶饋電DC24V輸出，儀表為外型為160×80mm
SWP-C801-02-03-N
測量顯示，儀表無通訊，變送輸出為4-20mA，K分度號(18種信號可切換)輸入，儀表AC220V供電，儀表外型為160×80mm豎式
SWP-C803-01-23-HL-P
測量顯示+報警，儀表無通訊和變送輸出，4-20mA(18種信號可切換)輸入，帶上、下限報警/控制輸出，DC24V饋電輸出，儀表外為AC220V供電，儀表為外型為160×80mm橫式
SWP-C803-02-23-HL-P
測量顯示+報警，儀表無通訊，變送輸出4-20mA，4-20mA(18種信號可切換)輸入，帶上下限報警/控制輸出，帶饋電DC24V輸出，儀表外為AC220V供電，儀表為外型為160×80mm橫式
錯誤型號舉例:SWP-C801-02-12-HL-P
選型錯誤原因:顯示儀SWP-C801是不具備報警功能的(型號中代碼的：HL)
正確型號舉例:SWP-C803-02-12-HL-P
SWP顯示控制儀使用須知
用戶可設置顯示控制儀輸入信號、小數點、量程、報警值等參數，昌暉SWP儀表參數分為控制參數(一級參數)和用于儀表功能變換參數(二級參數)兩個部分，兩部分參數的設置方法不同
一、控制參數(一級參數)
昌暉顯示控制儀一級參數內容
CLK：參數修改密碼鎖(CLK=00和CLK-132時可以修改顯示控制儀一級參數；CLK=132時昌暉儀表可以修改二級參數)
AL1：報警1設定值
AL2：報警2設定值
AL3：報警3設定值
AL4：報警4設定值
AH1：報警1的回差值
AH2：報警2的回差值
AH3：報警3的回差值
AH4：報警4的回差值
如何設定顯示控制儀參數(昌暉儀表一級參數設定)
1、在儀表顯示窗口(PV)顯示測量值狀態下，按壓“SET”鍵，儀表轉入“控制參數”設定狀態
2、每一個參數設定分為兩步完成：第一次按壓“SET”鍵，顯示窗口首先顯示的是設定參數符號(如CLK)；第二次按壓“SET”鍵，顯示窗口顯示的是剛出現的設定參數符號對應的設定值，設定值通過“▲”鍵(增加設定值)或“▼”鍵(減少設定值)
3、第三次按壓“SET”鍵，顯示窗口顯示的是另一個設定參數符號(如AL1),此時上一個參數的設定值自動保存(每次修改參數值后要按壓“SET”鍵保存數據)
4、每按壓“SET”鍵一次儀表按照CLK、AL1、AL2、AL3、AL4、AH1、AH2、AH3、AH4順序依次變換參數(一次循環結束后回到最初項目CLK)
5、設定控制參數時必須先將參數符號“CLK”的設定值修改為“CLK=0”或“CLK=132”，然后才能設定其他參數?！癈LK”為儀表參數更改密碼鎖，在“CLK≠0”或“CLK≠132”時用戶不能修改任何儀表參數
設定控制參數后顯示控制儀如何返回工作狀態
在控制參數設定狀態下儀表返回工作狀態有三種方法：
1、手動返回：昌暉智能儀表在參數設定狀態下，按住“SET”鍵5秒后儀表自動回到測量狀態
2、自動返回：昌暉智能儀表在參數設定狀態下，不按任何鍵30秒后儀表自動回到測量狀態
3、復位返回：在昌暉智能儀表參數設定狀態下，按壓“復位”鍵儀表自檢結束后自動回到測量狀態
二、儀表二級參數
儀表二級參數內容：
SL0：設定儀表輸入分度號
SL1：設定顯示值小數點位置(熱電偶信號輸入時需要SL1=0；Pt100.1、Cu50、Cu100分度號輸入時需要SL1=1)
SL2：設定報警1為上限報警或下限報警
SL3：設定報警2為上限報警或下限報警
SL2.：設定報警3為下限報警
SL3.：設定報警4為下下限報警方式
SL4：冷端補償方式選擇及光柱顯示方式選擇
SL5：設定是否帶閃爍報警功能
SL6：設置SWP儀表輸入濾波系數，防止顯示閃動
SL7：報警功能設置
DE：設備號(僅通信時用)
bT：通信波特率設置(僅通信時用)
Pb1：顯示輸入的零點遷移(儀表校驗時使用)
KK1：設定顯示輸入的量程放大比列(儀表校驗時使用)
Pb2：冷端補償?shù)牧泓c遷移(生產廠出廠參數，用戶不可修改)
KK2：冷端補償?shù)姆糯蟊壤?生產廠出廠參數，用戶不可修改)
Pb3：變送輸出的零點遷移(校驗儀表變送輸出時使用)
KK3：變送輸出的放大比例(校驗儀表變送輸出時使用)
OUL：設定變送輸出量程下限(指儀表模擬輸出4mA時對應的量程)
OUH：設定變送輸出量程上限(指儀表模擬輸出20mA時對應的量程)
PVL：設定顯示報警下限或光柱顯示量程下限
PVH：設定顯示報警上限或光柱顯示量程上限
SLL：設定顯示控制儀測量量程下限
SLH：設定顯示控制儀測量量程上限
SUL：設定測量小信號切除
警告！非工程技術人員不能修改儀表二級參數，否則將導致儀表控制錯誤！
如何設定顯示控制儀二級參數
1、在SWP儀表顯示窗口(PV)顯示測量值狀態下，按壓“SET”鍵，儀表轉入“控制參數”設定狀態
2、每一個參數設定分為兩步完成：首先按壓“SET”，顯示窗口首先顯示的是設定參數符號(如CLK)；再次按壓“SET”，顯示窗口顯示的是剛出現的設定參數符號對應的設定值，設定值通過“▲”(增加設定值)或“▼”(減少設定值)
3、第三次按壓“SET”鍵，顯示窗口顯示的是另一個設定參數符號(如AL1)，此時上一個參數的設定值自動保存(每次修改參數值后必須按壓“SET”鍵保存數據)
4、每按壓“SET”鍵一次儀表按照CLK、AL1、AL2、AL3、AL4、AH1、AH2、AH3、AH4順序依次變換參數(一次循環結束后回到最初項目CLK)
5、設定昌暉數顯表二級參數時需要先將參數符號“CLK”的設定值修改為“CLK=132”，然后才能設定二級參數。“CLK”為儀表參數更改密碼鎖，在“CLK≠132”時用戶不能修改任何儀表二級參數
6、在“CLK=132”后，在顯示窗口顯示CLK設定值“132”狀態下，同時按壓“SET”鍵和“▲”鍵30秒進入二級參數“SL0”。
7、每個參數的設定重復2-3項操作
8、每按壓“SET”鍵一次儀表按照二級參數內容部分的順序依次變換參數(一次循環結束后回到最初項SL0)
設定二級參數后顯示控制儀如何返回工作狀態
在昌暉儀表二級參數設定狀態下儀表返回工作狀態有三種方法：
1、手動返回：在儀表參數設定狀態下，按住“SET”鍵5秒后儀表自動回到測量狀態
2、自動返回：在儀表參數設定狀態下，不按任何鍵30秒后儀表自動回到測量狀態
3、復位返回：在儀表參數設定狀態下，按壓“復位”鍵儀表自檢結束后自動回到測量狀態
斷偶與儀表超量程顯示
1、昌暉數顯表在斷偶(指輸入回路斷線)或測量顯示值超過儀表設定的量程上限值(儀表二級參數“SLH”)時，儀表顯示“—OH—”，同時高限報警動作(繼電器開關量輸出)。儀表顯示“-OH-”時通常為現場傳感器損壞、輸入回路斷線或信號輸入超量程上限，請及用戶時進行檢修
特別說明
智能顯示控制儀報警輸出用于控制連鎖時，用戶通常要求儀表輸入回路斷線時僅閃爍報警提示，繼電器不能有任何輸出！如用戶對儀表功能有此要求，請訂貨時務必告知云南昌暉儀表制造有限公司
2、顯示控制儀在測量顯示值低于儀表設定的量程下限值(儀表二級參數“SLL”)時，儀表顯示“—OL—”。
關于昌暉顯示控制儀報警回差
香港昌暉自動化SWP-C803、SWP-C804、SWP-C903、SWP-C403、SWP-C703顯示控制儀采用控制輸出帶回差，以防止報警繼電器在報警輸出臨界點上下波動時頻繁動作。推薦閱讀《數顯表常用名詞解釋》, 帶回差的報警輸出狀態如下:
