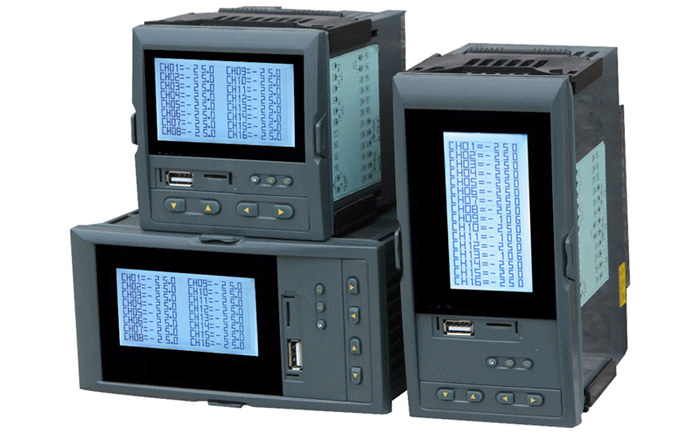

YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)針對現場8-16路溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，適用于多測量點同屏顯示的系統。液晶多路顯示控制儀全面采用了表面貼裝工藝，并采用多重保護和隔離設計，抗干擾能力強，可靠性高，是一款功能齊全的漢顯儀表。
儀表特色
1、0.2％高精度、高穩定性、高可靠性和長壽命，進口儀表品質
2、液晶多路顯示控制儀(溫度巡檢儀)可以同屏顯示16路測量值，液晶屏帶背光，顯示值夜間也清晰可見
3、輸入、輸出、電源、通訊互相之間采用光電隔離技術，整機抗干擾性能國內領先
4、YR-LCD-GFM系列液晶溫度巡檢儀36種輸入信號自由切換，各通道可輸入不同的信號，真正的萬能輸入
5、YR-LCD-GFM系列液晶溫度巡檢儀參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復出廠設定功能
6、報警方式可選擇8路或16路“統一報警輸出”、“16限分別報警輸出”，“統一報警輸出”時通過參數設置可帶記憶報警和不帶記憶報警功能
7、液晶多路顯示控制儀(溫度巡檢儀)變送輸出方式可以選擇“統一變送輸出”和“8路分別變送輸出”
8、YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能
9、支持RS485、RS232串行接口，采用標準Modbus RTU通訊協議
10、YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)變送輸出方式可以選擇“統一變送輸出”和“8路分別變送輸出”
11、YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)帶DC24V饋電輸出，可為現場兩線制變送器配電
12、YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)三種外形尺寸可選，外觀美觀大方
選擇昌暉溫度巡檢儀需要明確哪些參數？
1、儀表外形尺寸(有橫式、豎式和方形三種外形可選)
2、輸入通道路數(8路或16路可選)
3、是否帶通訊？如果帶通訊，需要RS232還是RS485?
4、輸入信號類型？
5、是否帶變送輸出？如果帶變送輸出，需要統一變送輸出(所有通道帶一個變送輸出)還是分別變送輸出(即每一路輸出帶1個變送輸出)？變送輸出輸出類型？
6、是否帶報警？如果帶報警，是統一報警還是分別報警？
7、是否帶DC24V饋電輸出？如果饋電輸出，需要一路還是兩路？
8、儀表電源是22VAC還是DC24V?
以上八個方面的技術指標明確后，對照溫度巡檢儀選型表就可以得到準確儀表型號。
技術參數
1、測量輸入
①電流輸入：0-20mA、0-10mA、4-20mA、0-10mA開方、4-20mA開方，輸入阻抗≤100Ω，輸入電流最大限制≤30mA
②電壓輸入：0-5V、1-5V、0-10V(特殊定制)、0-5V開方、1-5V開方、0-20mV、0-100mV，輸入阻抗≥500KΩ
③熱電阻輸入：Pt100、Cu50、Cu53、Cu100、BA1、BA2
④線性電阻輸入：0-400Ω
⑤熱電偶輸入：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
2、液晶多路顯示控制儀輸出
①模擬輸出：4-20mA(負載電阻≤480Ω)；0-20mA(負載電阻≤480Ω)；0-10mA(負載電阻≤960Ω)；1-5V(負載電阻≥250KΩ)；0-5V(負載電阻≥250KΩ)；0-10V(負載電阻≥4KΩ,特殊定制)
②報警輸出：繼電器控制輸出-AC220V/2A、DC24V/2A(阻性負載)
③饋電輸出：DC24V±1，負載電流≤50mA
④通訊輸出：RS485/RS232通訊接口，波特率1200-9600bps可設置；采用標MODBUS RTU通訊協議，RS485通訊距離可達1公里；RS232通訊距離可達：15米
3、綜合參數
①測量精度：0.2%FS±1d
②設定方式：面板輕觸式按鍵設定；參數設定值密碼鎖定；設定值斷電永久保存
③顯示方式：液晶多路顯示控制儀(溫度巡檢儀)的背光式3.5英寸128×64高分辨率點陣式白屏黑字液晶屏顯示內容可由漢字、數字、過程曲線、棒圖等組成，通過面板按鍵可完成畫面翻頁，歷史數據前后搜索，曲線時標變更等
④刷新周期：2秒/16路
⑤打印控制：打印接口為RS232C，可直接配接SP-A40SH系列串行打印機
⑥使用環境：環境溫度：0-50℃；相對濕度：≤85%RH； 避免強腐蝕氣體
⑦工作電源：AC100-240V(開關電源)，50-60Hz； DC20-29V(開關電源)
⑧功耗：≤5W
⑨結構：標準卡入式
YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)選型表
YR-LCD-GFM①②-③④⑤-⑥-⑦⑧-⑨-⑩
①溫度巡檢儀外形尺寸
[9]：96×96mm(開孔尺寸：92×92mm)
[8]：160×80mm(開孔尺寸：152×76mm)
[S8]：80×160mm(開孔尺寸：76×152mm)
②控制作用
[06]：8路測量值同屏顯示
[09]：16路測量值同屏顯示
③通訊方式
[0]：無通訊(標準出廠配置)
[2]：RS232通訊
[3]：帶RS232C打印接口
[8]：RS485通訊
④儀表報警輸出
[0]：無報警輸出
[1]：繼電器統一報警輸出(8-16路輸入共用2限報警)
[2]：繼電器分別報警輸出[注1-3]/八路巡檢儀每1路輸入對應2限報警，16路巡檢儀每路輸入對應1個報警
⑤儀表變送輸出
[00]：無變送輸出
[02]：統一變送輸出4-20mA(RL≤600Ω)
[03]：統一變送輸出0-10mA(RL≤1.2KΩ)
[04]：統一變送輸出1-5V(≥250KΩ)
[05]：統一變送輸出0-5V(RL≥250KΩ)
[06]：統一變送輸出0-20mA(RL≤600Ω)
[07]：統一變送輸出0-10V(RL≥4KΩ)
[22]：分別變送輸出4-20mA(RL≤600Ω)[注1-3]
[23]：分別變送輸出0-10mA(RL≤1.2KΩ)[注1-3]
[24]：分別變送輸出1-5V(RL≥250KΩ)[注1-3]
[25]：分別變送輸出0-5V(RL≥250KΩ)[注1-3]
[26]：分別變送輸出0-20mA(RL≤600Ω)[注1-3]
[27]：分別變送輸出0-10V (RL≥4KΩ)[注1-3]
⑥輸入信號類型
[××]：詳見“儀表輸入類型表”(每個通道信號輸入類型可切換)
⑦第一報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑧第二報警
[N]：無報警
[H]：上限報警
[L]：下限報警
⑨饋電輸出
[N]：無饋電
[1P]：1路DC24V饋電輸出 輸出電流≤30mA(負載電阻≥750Ω)
[2P]：2路DC24V饋電輸出 輸出電流≤30mA(負載電阻≥750Ω)
⑩儀表供電
[T]：交流/直流100-240V供電(標準出廠配置)
[W]：DC24V供電
備注：1、因?yàn)?/span>YR-LCD-GFM系列液晶多路顯示控制儀的分別變送輸出口與分別報警口是共用的，所以可按以下方式選擇：
a、統一變送輸出+統一報警輸出
b、八路測量+八路分別變送輸出+統一報警輸出
c、16路液晶顯示控制儀(溫度巡檢儀)可提供十六限分別報警輸出(每一路輸入信號對應一路報警輸出)或十六路分別變送輸出(每一路輸入信號對應一路報警輸出)，儀表由主機和副機兩部分組成
2、YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)選擇16路輸入時，不帶同時帶分別變送和分別報警功能。
3、96×96 YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)只能選擇統一報警功能。
4、液晶顯示控制儀(溫度巡檢儀)輸入信號類型表(訂貨時請?jiān)谶x型后備注信號類型)
| 選型代碼 | 信號類型 | 量程范圍 | 信號是否可切換 |
| 01 | B | 400～1800℃ | |
| 01 | S | -50～1600℃ | |
| 03 | K | -100～1300℃ | |
| 04 | E | -100～1000℃ | |
| 05 | T | -100.0～400.0℃ | |
| 06 | J | -100～1200℃ | |
| 24 | R | -50～1600℃ | |
| 25 | N | -100～1300℃ | |
| 26 | F2 | 700～2000℃ | |
| 07 | Wre3-25 | 0～2300℃ | |
| 27 | Wre5-26 | 0～2300℃ | |
| 10 | Cu50 | -50.0～150.0℃ | |
| 28 | Cu53 | -50.0～150.0℃ | |
| 11 | Cu100 | -50.0～150.0℃ | |
| 08 | Pt100 | -200.0～650.0℃ | |
| 29 | BA1 | -200.0～600.0℃ | |
| 30 | BA2 | -200.0～600.0℃ | |
| 31 | 0-500Ω線性電阻 | -9999～99999 | |
| 32 | 0-350Ω遠傳電阻 | -9999～99999 | |
| 17 | 30-350Ω遠傳電阻 | -9999～99999 | |
| 33 | 0-20mV | -9999～99999 | |
| 34 | 0-40mV | -9999～99999 | |
| 35 | 0-100mV | -9999～99999 | |
| 16 | 0-20mA | -9999～99999 | |
| 13 | 0-10mA | -9999～99999 | |
| 12 | 4-20mA | -9999～99999 | |
| 14 | 0-5V | -9999～99999 | |
| 15 | 1-5V | -9999～99999 | |
| 36 | 0-10V | -9999～99999 | |
| 20 | 0-10mA開方 | -9999～99999 | |
| 19 | 4-20mA開方 | -9999～99999 | |
| 21 | 0-5V開方 | -9999～99999 | |
| 22 | 1-5V開方 | -9999～99999 | |
| 18 | 特殊規格 | -9999～99999 |
5、YR-LCD-GFM系列液晶顯示控制儀(溫度巡檢儀)變送輸出信號類型(訂貨時請?jiān)谶x型后備注信號類型)
| 信號類型 | 負載電阻RL | 信號是否可切換 |
| 4-20mA | RL≤480Ω | 可切換 |
| 1-5V | RL≥250KΩ | 可切換 |
| 0-10mA | RL≤960Ω | 可切換 |
| 0-5V | RL≥250KΩ | 可切換 |
| 0-20mA | RL≤480Ω | 可切換 |
| 0-10V（特殊定制） | RL≥4KΩ | 定制 |
安裝
1、安裝位置和氣候條件
液晶多路顯示控制儀(溫度巡檢儀)的安裝應盡量遠離馬達、變壓器等有沖擊和震動及電磁干擾的場合。安裝儀表時盡量保持水平，請勿左右傾斜。安裝位置的環境溫度應介于0-50℃之間，同時相對濕度不超過85%RH，且不易產生冷凝液、無腐蝕氣體或易燃?xì)怏w的場合。
2、液晶顯示控制儀(溫度巡檢儀)安裝尺寸(單位：mm)
| 儀表外形 | 外型尺寸mm | 開孔尺寸mm | 儀表間最小間距 | ||||
| 寬 | 高 | 深 | 寬 | 高 | 橫向 | 縱向 | |
| 橫式 | 160 | 80 | 136 | 152+0.5 | 76+0.5 | 38 | 34 |
| 豎式 | 80 | 160 | 136 | 76+0.5 | 152+0.5 | 34 | 38 |
| 方形 | 96 | 96 | 136 | 92+0.5 | 92+0.5 | 38 | 38 |
3、儀表的安裝
3.1在表盤上安裝儀表的方法
按照不同YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)所需的開孔尺寸在盤面上開好對應尺寸的安裝孔，將密封圈套在儀表上，再將儀表嵌入到開好的安裝孔中，然后將面板安裝固定夾裝在盤面后面，卡在儀表上下兩面，向前推動這兩個固定夾，使儀表固定在盤面上，再剝掉顯示屏上的保護膜即可(如果在同一表盤上安裝多臺儀表，應參考上圖中推薦的儀表間最小間距，以保證必要的散熱及裝卸空間)。
3.2從外殼中取出表芯的方法
YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)的表芯可以從外殼中取出，其方法是將儀表前面板兩側的鎖扣向外側撥開，然后抓住儀表的前面板向外拔，即可使表芯與表殼分離。在回裝時，將表芯插入表殼后一定要推緊，并將鎖扣鎖緊，以保證安裝可靠。
3.3安裝說明
3.3.1 電纜的選擇、儀表的安裝和電連接必須符合VD0100“1000V以下電路安裝的有關規定”或本地的有關規定
3.3.2 電連接必須由專業人員進行
3.3.3 負載電路應使用保險絲，以保護繼電器觸點在短路或電流超過繼電器最大容量時自動切斷電路
3.3.4 輸入、輸出和電源應單獨布線，同時相互之間避免平行
3.3.5 在YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)的電源端子上不要連接任何其它負載
3.3.6 傳感器和通訊線應使用屏蔽絞線
3.4 液晶多路顯示控制儀(溫度巡檢儀)標準配線說明
3.4.1 直流信號輸入(過程輸入)
3.4.1.1 為了減小電氣干擾，低壓直流信號和傳感器輸入的連接線應遠離強電走線。如果做不到應采用屏蔽導線，并在一點接地。
3.4.1.2 在傳感器與端子之間接入的任何裝置，都有可能由于電阻或漏流而影響測量精度。
3.4.2 熱電偶或高溫計輸入應采用與熱電偶對應的補償導線作為延長線，應有屏蔽層
3.4.3 RTD(鉑電阻)輸入：三根導線的電阻值必須相等，每根導線的電阻不能超過15Ω
YR-LCD-GFM液晶多路顯示控制儀接線圖

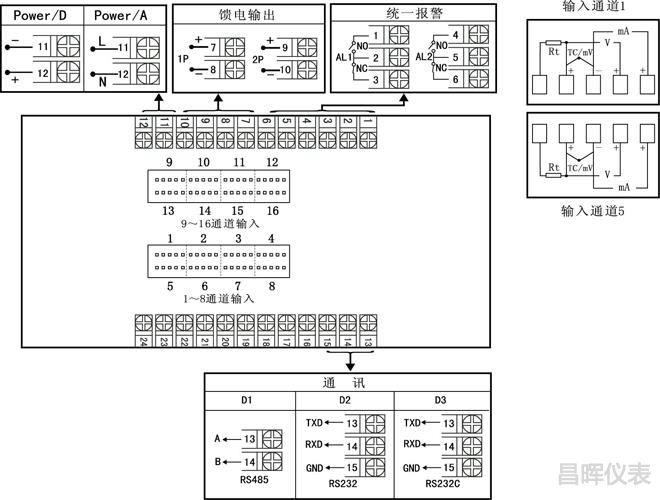

1、外形160×80、80×160、96×96液晶多路顯示控制儀(八路或16路)統一報警接線圖
下圖適用于YR-LCD-GFM806-01、YR-LCD-GFMS806-01、YR-LCD-GFM809-01、YR-LCD-GFMS809-01、YR-LCD-GFM906-01、YR-LCD-GFM909-01等型號儀表

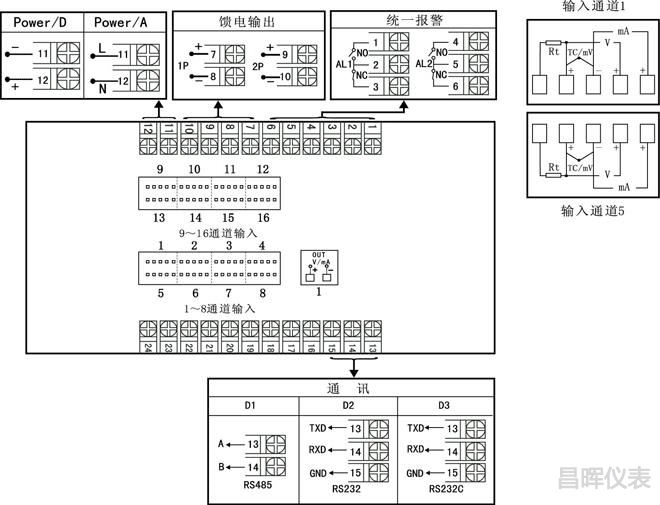

2、外形160×80、80×160液晶多路顯示控制儀(八路或16路)統一變送接線圖
本接線圖圖適用于液晶統一變送輸出多路顯示控制儀表

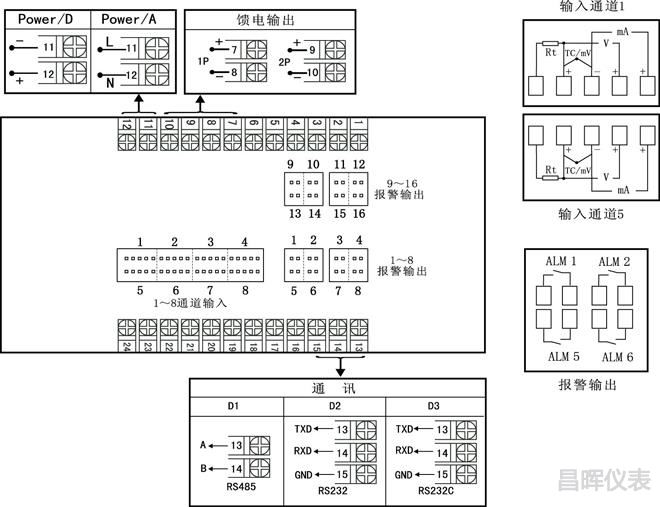

3、外形160×80、80×160液晶八路顯示控制儀(溫度巡檢儀)分別報警接線圖

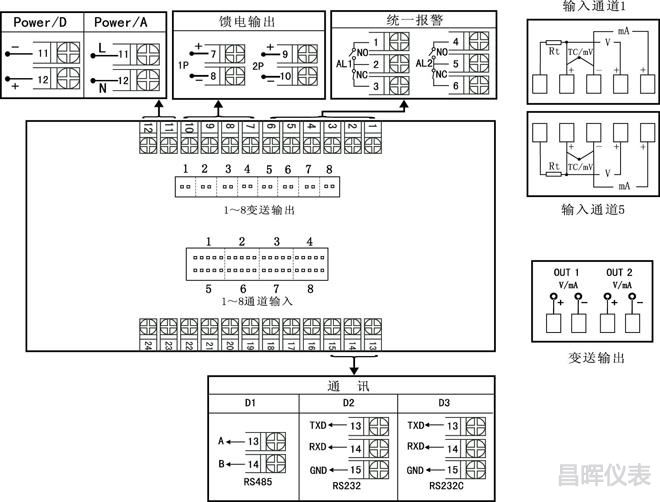

4、外形160×80、80×160液晶八路顯示控制儀(溫度巡檢儀)分別變送輸出接線圖

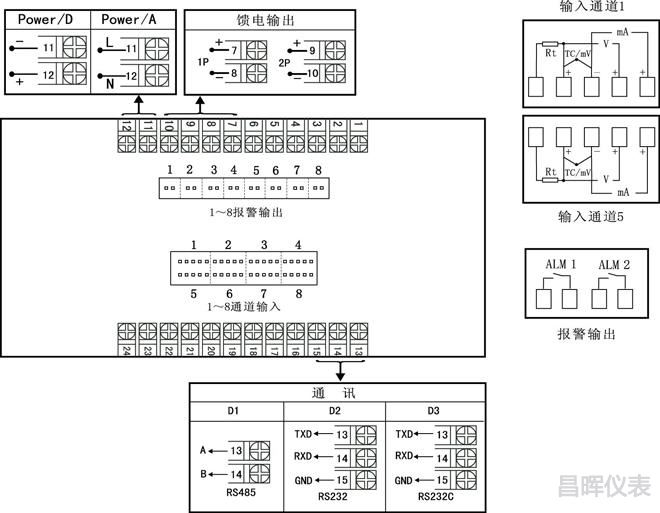

5、外形96×96液晶八路顯示控制儀(溫度巡檢儀)分別報警接線圖
注2：96×96外形統一變送輸出接線端子在1號輸出端子上。

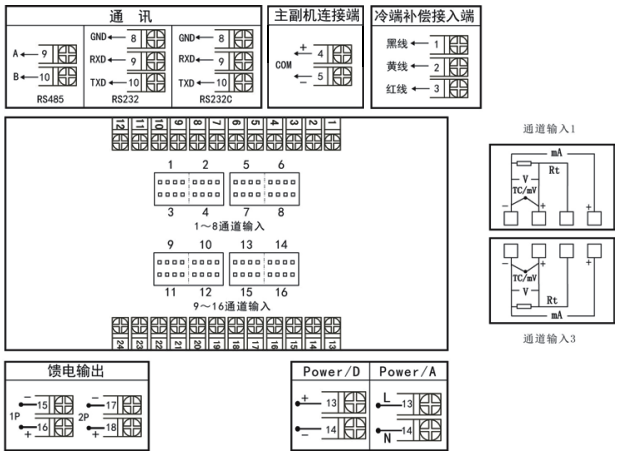

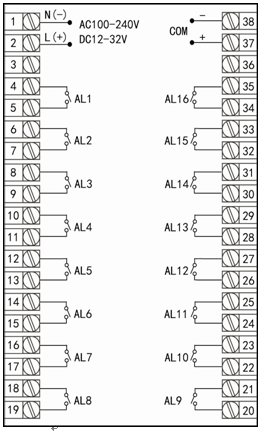

7、液晶16路顯示控制儀分別報警接線圖
儀表由主機和副機兩部分組成，報警輸出接線在副機上，儀表主機和副機之間以通訊方式連接，主機外形有160×80mm、80×160mm和96×96mm三種外形

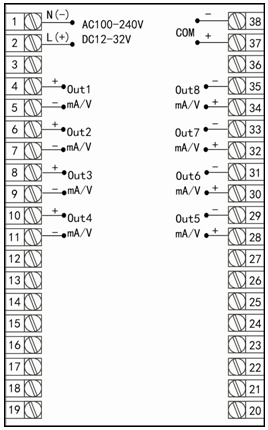

8、液晶16路巡檢儀分別變送輸出接線圖
儀表由主機和副機兩部分組成，分別變送輸出接線在副機上，儀表主機和副機之間以通訊方式連接，主機外形有160×80mm、80×160mm和96×96mm三種外形
儀表操作

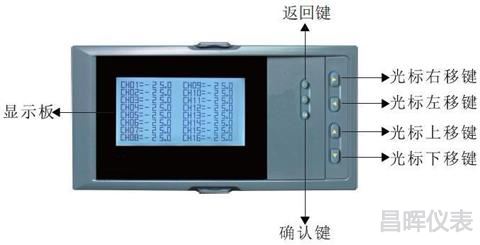

1、液晶多路顯示控制儀(溫度巡檢儀)面板配置
|
名稱 |
內容 |
|
|
操作鍵 |
|
選擇菜單時，用于確認菜單中的選擇項 |
|
▼ |
選擇菜單時，用于光標下移 |
|
|
▲ |
選擇菜單時，用于光標上移 |
|
|
|
選擇菜單時，用于光標左移 |
|
|
|
選擇菜單時，用于光標右移 |
|
|
|
設定結束時，用于進入測量顯示畫面 |
|
|
|
暫無作用 |
|
2、液晶多路顯示控制儀(溫度巡檢儀)操作方法
2.1 儀表的上電
在確定儀表接線無誤時，方可上電。開機時，系統將會用幾秒或幾分鐘左右的時間進行系統初始化及自檢，請耐心等待。

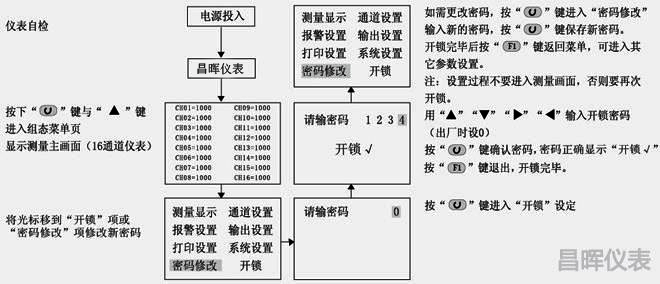

2.2 液晶多路顯示控制儀(溫度巡檢儀)開鎖

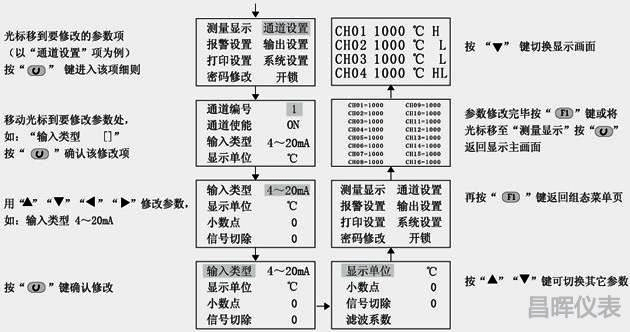

2.3 參數設定(已開鎖)
儀表參數
1、 YR-LCD-GFM系列液晶多路顯示控制儀(溫度巡檢儀)“通道設置”參數(通道使能第一通道不能關閉)
快速設置通道參數方法：先按“
”鍵再按“
”鍵可把當前通道的所有數據復制到其它通道。
|
名稱 |
設定范圍 |
說明 |
出廠預置 |
|
通道編號 |
1-16 |
修改參數時選擇輸入通道號 |
1 |
|
通道使能 |
OFF、ON |
OFF-關閉通道、ON-打開通道 |
ON |
|
輸入類型 |
見輸入類型表 |
輸入信號類型（見輸入信號類型表） |
4-20mA |
|
顯示單位 |
見工程單位表 |
顯示值的工程單位（注1） |
℃ |
|
小數點 |
0-3 |
0：顯示無小數點 |
0 |
|
信號切除 |
0.0-100.0% |
輸入信號百分比值開方時有效（注2） |
0.0 |
|
濾波系數 |
0-9 |
0：不作任何處理 |
0 |
|
零點遷移 |
-1.999～9.999 |
可設定修改通道的測量零點遷移值(單位：字） |
0 |
|
增益 |
0.0-9.999 |
可設定修改通道的測量量程放大倍數（單位：字） |
1 |
|
顯示下限 |
-1999～9999 |
線性或開方輸入時，可設定修改測量量程下限值 |
0 |
|
顯示上限 |
-1999～9999 |
線性或開方輸入時，可設定修改測量量程上限值 |
1000 |
|
斷線顯示 |
零 |
零：斷線時顯示零 |
分度最大 |
|
平均系數 |
0.000-1.000 |
按平均值變送輸出的加權平均參數 |
0.000 |
注1：工程量單位(如用戶需特殊單位時，在訂貨時需注明)
|
代碼 |
0 |
1 |
2 |
3 |
4 |
5 |
|
單位 |
Kgf |
Pa |
KPa |
MPa |
mmHg |
mmH2O |
|
代碼 |
6 |
7 |
8 |
9 |
10 |
11 |
|
單位 |
bar |
℃ |
% |
Hz |
m |
t |
|
代碼 |
12 |
13 |
14 |
15 |
16 |
17 |
|
單位 |
l |
m3 |
Kg |
J |
MJ |
GJ |
|
代碼 |
18 |
19 |
20 |
21 |
22 |
23 |
|
單位 |
Nm3 |
m/h |
t/h |
l/h |
m3/h |
Kg/h |
|
代碼 |
24 |
25 |
26 |
27 |
28 |
29 |
|
單位 |
J/h |
MJ/h |
GJ/h |
N m3/h |
m/m |
t/m |
|
代碼 |
30 |
31 |
32 |
33 |
34 |
35 |
|
單位 |
l/m |
m3/m |
Kg/m |
Jm |
MJ/m |
GJ/m |
|
代碼 |
36 |
37 |
38 |
39 |
40 |
41 |
|
單位 |
N m3/m |
m/s |
t/s |
l/s |
m3/s |
Kg/s |
|
代碼 |
42 |
43 |
44 |
45 |
|
|
|
單位 |
J/s |
MJ/s |
GJ/s |
N m3/s |
|
|
注2：小信號切除功能：測量值＜(量程上限值－量程下限值)×小信號百切除分比值+量程下限值，測量值顯示為量程下限值。(此功能只針對電壓、電流信號)。
2、“報警”參數
統一報警：報警通道——報警輸出繼電器，共有2個，每個輸出繼電器對應16個輸入通道
|
名稱 |
設定范圍 |
說明 |
出廠預置值 |
|
統一報警 |
OFF |
OFF：關閉統一報警功能 |
ON |
|
報警通道 |
1-16 |
修改參數時選擇報警通道 |
1 |
|
輸入通道 |
1-16 |
報警通道對應的輸入通道 |
1 |
|
報警方式 |
0-2 |
0：無報警輸出 |
1 |
|
小數點 |
0-3 |
0:無小數點心 |
1 |
|
報警值 |
-1999～9999 |
報警設定值 |
50 |
|
報警回差 |
0-9999 |
報警回差 |
2 |
3、“輸出設置”參數
|
名稱 |
設定范圍 |
說明 |
出廠預置值 |
|
變送通道 |
0-8 |
代表第1-8的變送通道 |
4 |
|
變送方式 |
關閉 |
關閉：關閉變送輸出功能 |
指定通道 |
|
變送類型 |
4-20mA |
變送輸出信號類型 |
4-20mA |
|
輸入通道 |
1-16 |
變送輸出對應的輸入通道 |
1 |
|
變送遷移 |
0-1.2 |
設定變送輸出的零點遷移量 |
0 |
|
變送增益 |
0-1.2 |
設定變送輸出的放大比例 |
1.000 |
|
小數點 |
0-3 |
0:無小數點心 |
0 |
|
變送下限 |
全量程 |
設定變送輸出的下限量程 |
0 |
|
變送上限 |
全量程 |
設定變送輸出的上限量程 |
1000 |
|
名稱 |
設定范圍 |
說明 |
出廠預置值 |
|
間隔分鐘 |
0-254 |
定時打印時間間隔 |
2 |
|
報警打印 |
0 |
0：無報警打印功能 |
0 |
|
年 |
0-99 |
實時時間年份 |
實時時間年份 |
|
月 |
1-12 |
實時時間月份 |
實時時間月份 |
|
日 |
1-31 |
實時時間日號 |
實時時間日號 |
|
小時 |
0-23 |
實時時間小時 |
實時時間小時 |
|
分鐘 |
0-59 |
實時時間分鐘 |
實時時間分鐘 |
|
秒 |
0-59 |
實時時間秒鐘 |
實時時間秒鐘 |
5、“系統設置”參數
|
名稱 |
設定范圍 |
說明 |
出廠預置值 |
|
通信地址 |
0-247 |
選擇熱電阻冷端補償 |
1 |
|
波特率 |
0-5 |
0：通訊波特率為1200bps |
9600 |
|
版本號 |
內部保留參數 |
內部保留參數 |
0 |
|
冷端溫度 |
實時冷端溫度 |
實時冷端溫度 |
實時冷端溫度 |
|
冷端遷移 |
-199.9～999.9 |
冷端補償修正 |
0 |
|
冷端增益 |
0-9.999 |
冷端溫度增益修正 |
0 |
通訊設置
本液晶多路顯示控制儀(溫度巡檢儀)具有與上位機通訊功能，上位機可完成對下位機的參數設定、數據采集、監視等功能。 配合工控軟件，在中文WINDOWS下，可完成動態畫面顯示、儀表數據設定、圖表生成、存盤記錄、報表打印等功能。也可通過昌暉儀表上位機管理軟件實時采集數據和曲線，并記錄歷史數據和曲線，歷史數據和曲線還可以導出到Excel進行數據處理。
通訊方式： 串行通訊RS485，RS232等，波特率1200-9600bps可選
數據格式： 一位起始位，八位數據位，一位停止位 具體參數請參見通訊光盤
接線方式：
