液晶定量控制流量積算儀特點
1、0.2%精度，低溫度漂移，產品為10年使用壽命設計，返修率＜2‰，高可靠性和穩定性
2、中文界面，操作簡單，使用方便
◆ 流量參數設置簡單
◆ 流量系數K自動演算
◆ 定量列表查詢

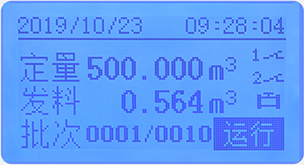

①定量運行畫面
● 可查看定量值、當前發料值、當前批次與總批次，當前閥門工作狀態
● 可手動啟動/暫停發料，或放棄本次發料

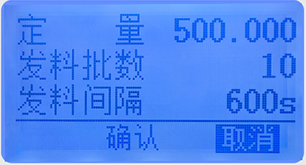

②定量設定畫面
可設置定量值、發料總批數和每次發料的時間間隔

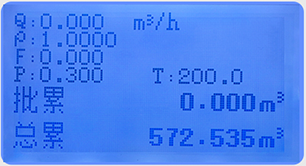

③定量信息畫面
可查看瞬時流量、密度、流量信號、壓力補償、溫度補償?shù)娘@示值和批次累計值、總累積值

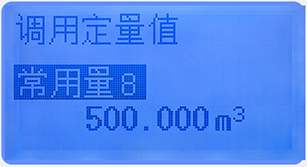

④定量調用畫面
可用已設定的8組定量值來作為定量控制

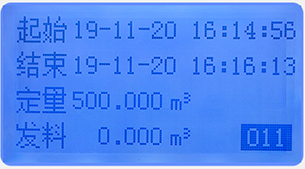

⑤定量查詢畫面
可手動切換查詢200組批次定量記錄，可查看某批次的其實與結束時間、定量值與實際發料值

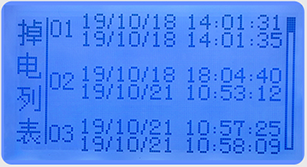

⑥掉電列表畫面
可通過按鍵查詢9組掉電時間和上電時間
◆ 密碼防盜功能
◆ 外接啟動/停止/清零按鈕
3、與多種流量傳感器配套使用
孔板流量計：差壓式流量計流量與輸入電流成開方關系
渦街流量計：頻率輸出
容積流量計：脈沖信號，如渦輪流量計、橢圓齒輪流量計
線性流量計：流量與輸入電流成正比，如電磁流量計、電流輸出型渦街流量計
4、高精度密度補償
◆ 不補償：手動設置工況密度補償,
◆ 飽和蒸汽溫度補償：飽和蒸汽溫度輸入工況密度補償
◆ 飽和蒸汽壓力補償：飽和蒸汽壓力輸入工況密度補償
◆ 過熱蒸汽溫壓補償：過熱蒸汽溫度/壓力輸入工況密度補償，儀表自動識別飽和蒸汽和過熱蒸汽
◆ 水：溫度輸入工況密度補償?shù)乃?/span>
◆ 氣體：一般氣體溫度/壓力輸入工況密度補償?shù)臍怏w
5、3種控制輸出類型
◆ 其他廠家生產的定量控制流量積算儀輸出為單閥控制，昌暉液晶定量控制流量積算儀除單閥控制輸出外，另增加了大閥、小閥控制和大、小閥、泵控制，讓定量控制更精準
◆ 可在0-999999范圍內設定提前關閉大閥門/該參數為小閥門/泵的剩余量；可在0-999s范圍設定開泵延時(啟動定量控制后，先開閥門，待閥門全開后泵啟動，該參數為泵延時啟動時間)
6、最多提供1路報警輸出
報警輸出可組態為通道(流量/溫度/壓力/瞬時)上限、通道(流量/溫度/壓力/瞬時)下限或瞬時流量定量到報警
7、3種外形尺寸可選

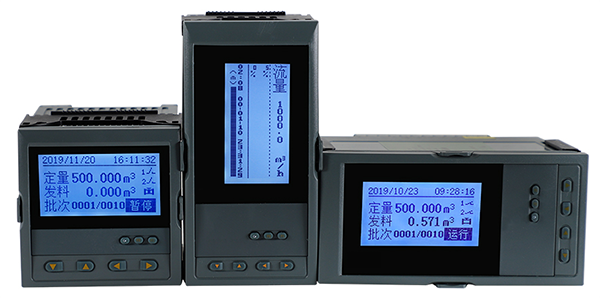

YR-FGQD系列液晶定量控制流量積算儀有160×80mm、80×160mm和96×96mm這3種外形供用戶選擇
液晶定量控制流量積算儀技術參數
1、輸入信號
電流：0-20mA、0-10mA、4-20mA
熱電阻：Pt100
頻率信號：PI，范圍：0-10kHz，低電平：-5V~2V，高電平：4V-26V，占空比：10%-90%，驅動電流＞1.5mA，波形：方波、正弦波、三角波等，最小分辨率1Hz
2、輸出信號
◆ 模擬輸出：4-20mA(負載電阻≤480Ω)、0-20mA(負載電阻≤480Ω)、0-10mA(負載電阻≤960Ω)、1-5V(負載電阻≥250kΩ)、0-10V(負載電阻≥4kΩ，特殊定制)
◆ 報警輸出：繼電器控制輸出-AC220V/2A、DC24V/2A(阻性負載)
◆ 饋電輸出：DC24V±1，負載電流≤50mA
◆ 通訊輸出：RS485/RS232通訊接口，波特率1200-19200bps可設置，采用標準MODBUS RTU通訊協議，RS45通訊距離可達1km；RS232通訊距離可達15m
3、精度：0.2%FS±1d
4、設定方式：面板輕觸式按鍵設定；參數設定值密碼鎖定；設置值斷電永久保存
5、顯示方式：液晶定量控制流量積算儀采用3.5英寸128×64高分辨率點陣式白屏黑字液晶屏，顯示內容可由漢字、數字、棒圖等組成，通過面板按鍵可完成畫面翻頁，瞬時流量顯示范圍0-999999；累積流量顯示范圍0-1999999999.9
6、使用環境
環境溫度：0-50℃；相對濕度：≤85%RH；避免強腐蝕氣體
7、工作電源：AC100-240V(開關電源)，50/60Hz；DC12-36V(開關電源)
8、功耗：≤5W
9、外形尺寸及開孔尺寸
◆ 橫式液晶定量控制流量積算儀160×80×110mm(寬×高×深)，開孔尺寸152×76mm
◆ 豎式液晶定量控制流量積算儀80×160×110mm(寬×高×深)，開孔尺寸76×152mm
◆ 方形液晶定量控制流量積算儀96×96×110mm(寬×高×深)，開孔尺寸92×92mm
液晶定量控制流量積算儀選型表
YR-GFQ①②③-④⑤⑥⑦-⑧⑨⑩-?-?-?-?
①儀表功能描述
[D]：液晶顯示/定量控制
②儀表外形尺寸
[8]：160×80mm
[S8]：160×80mm
[9]：96×96mm
③控制作用
[01]：無補償輸入
[02]：飽和蒸汽壓力補償流量積算儀
[03]：飽和蒸汽溫度補償流量積算儀
[04]：過熱蒸汽溫壓補償流量積算儀
[05]：水
[06]：氣體
[07]：液體
④通信方式
[0]：無通信
[2]：RS232通信(MODBUD RTU協議)
[3]：打印口
[8]：RS485通信(MODBUD RTU協議)
⑤控制輸出(OUT1)
[1]：?jiǎn)伍y控制輸出(1個開關量)
[2]：大閥、小閥控制輸出(2個開關量)
[3]：大閥、小閥、泵控制輸出(3個開關量)
⑥變送輸出(OUT2)
[0]：無變送輸出
[2]：變送輸出為4-20mA(RL≤600Ω)
[3]：送輸出為0-10mA(RL≤1.2KΩ)
[4]：變送輸出為1-5V(RL≥250KΩ)
[5]：變送輸出為0-5V(RL≥250KΩ)
[8]：變送輸出為0-20mA(RL≤600Ω)
⑦流量傳感器類型
[1]：差壓式流量計
[2]：頻率輸出渦街流量計
[3]：脈沖輸出容積流量計
[4]：線性輸出電磁流量計和渦街流量計
⑧流量信號輸入類型
[A]：4-20mA
[B]：0-10mA
[M]：0-20mA
[F]：0-10kHz頻率輸入
⑨壓力補償信號輸入類型
[N]：無壓力補償輸入
[A]：4-20mA壓力補償輸入
[B]：0-10mA壓力補償輸入
[C]：1-5V壓力補償輸入
[D]：0-5V壓力補償輸入
⑩溫度補償信號輸入類型
[N]：無溫度補償輸入
[A]：4-20mA
[B]：0-10mA溫度補償輸入
[C]：1-5V溫度補償輸入
[D]：0-5V溫度補償輸入
[G]：Pt100溫度補償輸入
?報警1
[N]：無報警(注意：儀表有泵控制功能時無報警輸出)
[H]：上限報警
[L]：下限報警
?外部事件輸入
[N]：無DI輸入
[Y]：外部啟動、停止、清零無源開關量輸入(外部3個開關量輸入)
?饋電輸出
[N]：無饋電
[P]：1路DC24V饋電輸出(給現場1個兩線制變送器供電)
[2P]：2路DC24V饋電輸出(給現場2個兩線制變送器供電)
[P(12/24)]：DC12V饋電輸出和DC24V饋電輸出(給現場渦街流量計供電)
?流量積算儀供電方式
[W]：DC12-36V供電
[T]：AC100-240V(交流電源時50/60Hz)
液晶定量控制流量積算儀常用型號舉例

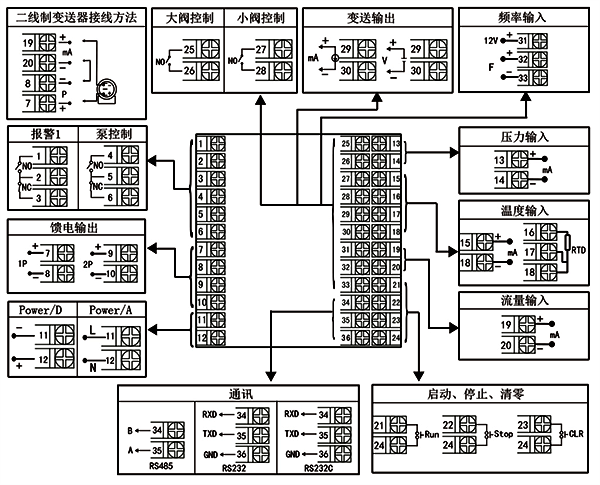

液晶定量控制流量積算儀接線圖
