三極管的基礎知識
三極管是電子電路中最重要的元件，它的主要功能就是電流放大和開關作用。三極管屬于電流控制器件，它是利用基區的特殊結構，通過載流子的擴散和復合，實現基極電流對集電極電流的控制。三極管有截止、放大、飽和三種工作狀態，放大狀態主要用于放大電路，截止與飽和狀態主要用于開關電路。
按制造的材料可分為硅三極管和鍺三極管；按導電類型可分為PNP型和NPN型；按工作頻率可分為高頻和低頻三極管；按功耗可分為小功率和大功率三極管。三極管的圖形符號在本站《電氣圖形符號和電氣文字符號大全》中查看。三極管用文字符號VT表示。有的高頻三極管有四個電極引腳，分別是b、c、e、d。其中電極d接管殼，在使用中是與電路的地線相接而起到屏蔽作用的。
三極管的檢測
1、用指針式萬用表檢測先確定三極管的e、b、c三個電極。判斷好壞時，將萬用表置“R×100”或“R×1k”擋。測NPN型三極管時，黑筆接b極，紅筆分別接c極和e極，測出兩個PN結的正向電阻，應為幾百歐或幾千歐。然后把表筆對調再測出兩個PN結的反向電阻，應為幾十千歐或幾百千歐以上。再測量c極或e極間的電阻，然后對調表筆再測一次，兩次阻值應在幾十千歐以上，則表示該三極管基本是好的。測PNP型三極管時，與以上測量步驟相同，但紅筆應接b極。在測量中，如果PN結的正向電阻無窮大，則可能是管內斷路。如果PN結反向電阻為零，或者c極與e極之間的電阻為零，則該三極管已擊穿或短路。如果PN結的正反向電阻相差不大，或者c極與e極之間的電阻很小，則該三極管可能是壞的。

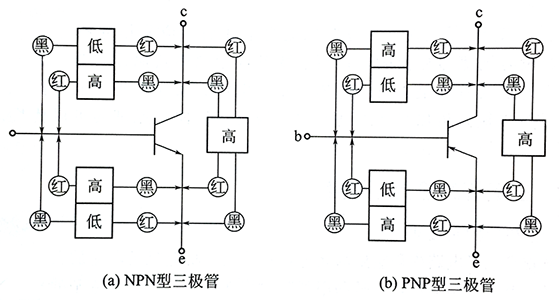

圖1 三極管的正常極間電阻
從以上介紹的檢測方法可看出，通過對調萬用表的紅、黑表筆，檢測一只三極管將會有六種不同的接法。對于正常的三極管而言，其極間電阻的規律如圖1所示，可供檢測時參考。圖中圓圈表示萬用表的紅、黑表筆，方框表示測得電阻值的高、低。
2、用數字萬用表檢測
①判斷b極
數字萬用表?yè)苤炼O管擋，紅表筆接某個電極，用黑表筆分別接觸另外兩個電極，兩次顯示值基本相等，且在1V以下，或都顯示溢出，證明紅表筆所接的就是b極。如果兩次顯示值中，一次在1V以下，另一次溢出，說明紅表筆接的不是b極，可更換其他電極重新測試。
②判斷NPN管與PNP管
確定b極后、用紅表筆接b極，用黑表筆分別接觸其他兩個電極。如果顯示在0.5-0.7V之間，該管是NPN型，如果兩次都顯示溢出，則該管是PNP型。
3、在線檢測放法
在線檢測是用萬用表直流電壓擋，直接測量電路板上二極管各引腳的電壓值，來判斷其工作是否正常，是否損壞。此法常用來檢測中、小功率三極管。
處于線性放大狀態的三極管，正常工作時，其發射結(e、b極間)應有正向偏置電壓，即鍺管為0.2-0.3V，硅管為0.6-0.7V，集電結(c、b極間)應有反向偏置電壓，一般在2V以上，如果測量結果與上述范圍不符時，三極管可能有故障。但三極管本身有故障時，各電極的對地直流電壓值也會發生變化。這時可通過測量c極和e極對地電壓的大小進行判斷。圖2以NPN型硅管為例，對三極管損壞后各極電壓的變化規律進行了分析，可供維修中參考。

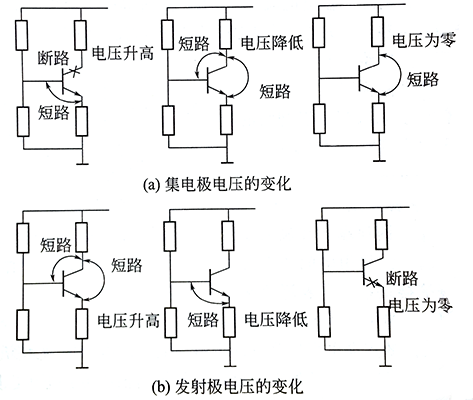

圖2 NPN型三極管損壞后各電極電壓的變化規律
需要注意的是，由于外圍元件損壞時，同樣會引起三極管各極電壓的變化，因此用在線電壓檢測法時，當發現三極管電極電壓異常時，則需要檢測并判斷有關的外圍元器件是否正常。如果確認外圍元器件是否正常有難度時，不如把該三極管從印刷電路板上焊下來，對其進行檢測來確定該三極管是否損壞。
三極管的代換
三極管損壞后，應選用同型號、同規格的三極管進行更換。如果找不到與原管完全相同的三極管時，可考慮用其他三極管進行代換。但以下問題是需要注意的：代換管的類型應與原管類型相同，即只能是PNP管代換PNP管，NPN管代換NPN管；鍺管代換鍺管，硅管代換硅管。集電極最大允許功耗、集電極最大允許電流、最高工作電壓、頻率特性等參數要相同或高于原管；如果安裝空間有要求時外形也應與原管相似。
