電氣二次回路圖通常有三種類型：原理接線圖(簡稱原理圖)；展開接線圖(簡稱展開圖)；安裝接線圖(簡稱安裝圖)。閱讀二次回路圖時，首先要熟悉常用文字符號、電氣圖形符號和了解二次回路的編號，然后要掌握二次回路圖閱圖要領。有關二次回路的文字符號和圖形符號，可參閱《電氣圖形符號和電氣文字符號大全》文章，本文重點介紹三種接線圖的閱讀方法。

1、電氣二次回路原理圖
電氣二次回路原理圖是用來表示測量儀表，繼電保護裝置，信號和自動控制裝置等的構成和工作原理。從原理圖中可以看出各裝置、元件、表計之間的電氣聯系及其動作順序等。通常將二次接線和一次接線中的有關部分畫在一起。這種接線圖的特點是，能夠使讀識圖者對整個裝置的構成及動作原理有一個明確的概念。

閱讀二次回路原理圖時應從一次接線看電流的來源，當負荷側發生短路故障時，看接于電流互感器二次側的哪個電流互感器動作，該繼電器的觸點閉合或斷開后又能使哪個繼電器動作。這樣依次看下去，直到看到斷路器跳閘及發出信號為止。

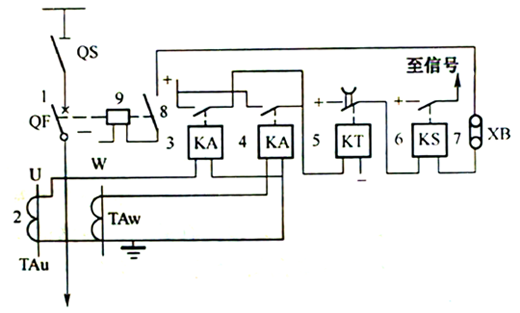

圖1    6-10kV線路過電流保護原理圖

由圖1可見，電流互感器與電流繼電器均為兩相接法。當負荷側發生短路故障時，電流互感器二次側電流迅速增大，使電流繼電器3及4的線圈吸合，其觸點閉合，直流電源加到時間繼電器5的線圈上。經過一定時限后，延時觸點閉合，使信號繼電器6的線圈得電而吸合，發出跳閘信號。同時，直流電源經壓板7將直流電源加到斷路器的跳閘線圈9上，斷路器跳閘。斷路器跳閘后常開輔助觸點打開，切斷跳閘線圈的電流。當被保護的線路故障排除后，電流繼電器和時間繼電器觸點返回到圖中的原始位置，信號繼電器則需要人工把觸點復位。

2、電氣二次回路展開圖
電氣二次回路展開圖是將交流電流回路、交流電壓回路和直流回路分開來畫的。屬于同一繼電器或儀表的電流線圈和電壓線圈分開畫在不同的回路里。

展開圖接線清晰，并列有設備表，便于施工人員了解整套裝置的設備情況、接線方式和動作程序。尤其對于復雜的裝置，如果沒有展開圖，則將很難進行分析和檢修。

閱讀展開圖，應先讀交流回路，后讀直流回路，從左到右，從上到下，依次閱讀。

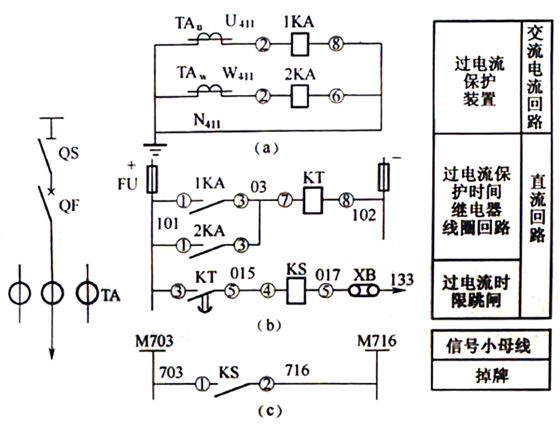

圖2    6-10kV線路過電流保護展開圖

圖2為6-10kV線路過電流保護展開圖；表1為該電路的設備表，列出了該保護裝置所用設備的符號、型號、技術參數和數量等。

表1   6-10kV線路饋電屏上的設備表

符號/名稱/型號/技術參數/數量/備注
