打印機、繡花機、雕刻機、點膠機等設備都是以步進電機為動力驅動，這是因?yàn)椴竭M(jìn)電機能夠進行定位控制簡單，低速時轉矩大，在實際應用中，很多設備的機械系統并不適合或需要高速運行，電機工作在幾百轉每分鐘的轉速就可以滿足應用的要求。在對定位精度、發熱及噪聲要求不是很高的場合應用步進電機就非常適合。本篇電力儀表帶大家了解步進電機。

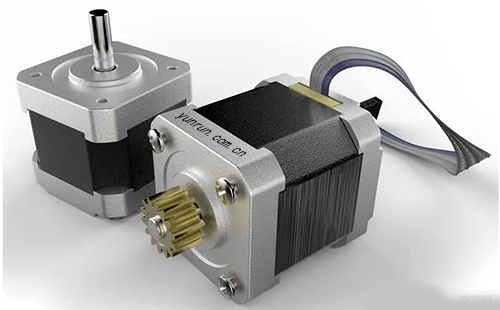

步進電機的介紹
步進電機類似于直流無刷電機，它不能直接用直流電源來驅動，需要配合步進驅動器，并給步進驅動器發送脈沖才能運行。步進電機是一種將電脈沖轉化為角位移或線位移的電機。

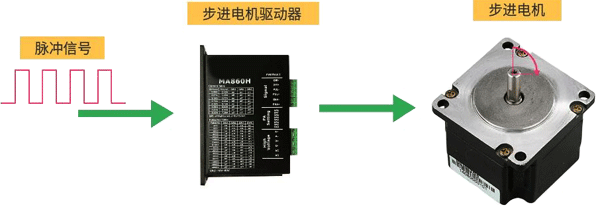

如何理解這句話？當PLC、單片機等控制設備發過來的一個脈沖信號，步進電機在步進驅動器的推動下運轉一個固定角度(稱為“步距角”)。所以步進電動機也被稱為脈沖電動機。它的旋轉是以固定的角度一步一步運行的。

步進驅動器接收到一串脈沖就控制步進電機將連續運轉一段相應距離。也就是說發送脈沖的數量決定步進電機所走的距離，同時控制設備發送脈沖頻率的快慢，也能控制電機的轉速的快慢，從而達到準確定位的目的。



步進電機的類別
1、根據步進電機相數分
步進電機驅動器的相數是指電機內部的線圈組數，有兩相、三相、五相步進電機。目前最常用的為兩相。電機相數不同，其步距角也不同，市面上常用混合式兩相步進電機，查看電機銘牌可以知道兩相電機步距角為1.8度，三相為1.2度、五相的為0.72度。

2、根據步進電機安裝尺寸分
很多人分不清楚42、57、86這些常用歩進電機叫法具體有什么區別，這些數字是什么意思？42、57、86步進電機的叫法指它的機座尺寸也叫法蘭尺寸。

例如常用42系列步進電機表示該電機機座的尺寸為42mm×42mm。57步進電機是指安裝機座尺寸是57mm×57mm的步進電機，86步進電機是指安裝機座尺寸是86mm×86mm的步進電機，同一基座尺寸可以有不同長度和不同功率和扭矩。當然基座尺寸越大功率和扭矩也就越大。

步進電機好壞及同相判斷
第一、我們以最常用的混合式兩相四線步進電機為例進行講解，大家看到步進電機引出四根電源線，怎么來判斷這四根線哪兩根是同相。

我們首先看到正常步進電機沒接任何線和沒有帶減速機的情況下，是可以輕松轉動電機的軸。說明電機沒有卡死損壞，下面我們將任意兩根線短接起來，比如短接藍、紅后，再去轉動電機的軸，這時候會發現很難擰動。這是因?yàn)殡姍C(jī)轉子是永磁體，用手轉動時在閉合回路會產生感應電流，阻礙轉子轉動。所以同一相短接轉動時會產生阻礙。如果短接都無阻礙，說明電機已損壞或者不是同一相。短接黃、綠同樣無法轉動。說明藍、紅是同一相，黃、綠是同一相。

第二、用萬用表測量任意兩根線的電阻，電阻通路的為同一相。
電阻無窮大，則說明這兩根線不是同一相。我們可以測試一下紅，藍為1.3Ω，說明紅藍為同一相，紅黃為無窮大。說明紅黃不是同一相，再測量黃、綠電阻同樣為1.3Ω，說明黃、綠兩根線才是同一相。這兩種辦法也能簡單判斷步進電機線圈的好壞。
