1、JJG229-2010的主要變化
①鉑電阻等級的變化
隨著工業的發展，對溫度測量的準確度要求有所提高。因此在JJG229-2010《工業鉑、銅熱電阻檢定規程》里，對舊版規程中的A、B兩個等級的工業鉑電阻中增加了AA級和C級工業鉑電阻。
②水三相點值的測量
對于工業鉑電阻的檢定，舊規程規定使用二等標準鉑電阻作為標準器來檢定A級和B級工業鉑電阻，二等標準鉑電阻只要送檢，符合要求即可。在誤差計算中直接使用二等標準鉑電阻送檢證書上的水三相點值。而在JJG229-2010《工業鉑、銅熱電阻檢定規程》中，這一點做了很大的修改。作為標準器的二等鉑電阻除了需要送檢合格之外，在檢定工業AA級和A級鉑電阻之前，必須再次實測二等鉑電阻溫度計的水三相點值，而使用這個實測值進行最后的數據計算。
③測溫儀表準確度指標的變化
由于需要直接測量二等鉑電阻的水三相點值，同時AA級鉑電阻的準確度要求也比較高。因此要求測溫儀的準確度更高。所以JJG229-2010《工業鉑、銅熱電阻檢定規程》的要求是：檢定A級和AA級鉑電阻時要使用0.005級及以上測溫儀，也就是測溫儀表的準確度是5×10-5。由于實際測量的是電阻值，因此應該理解為電阻的測量準確度。目前多使用的是通用六位半和七位半臺式數字多用電表。這些數字多用電表給出的最佳準確度實際上是直流電壓的測量準確度，而其電阻測量的準確度幾乎無一例外都大于這個值。
④結果的計算和評價
1998年版工業鉑電阻規程中，對于R0和R100的計算，大量使用了電阻相對于溫度的微分值，如d R/dt，算法顯得繁瑣。JJG229-2010《工業鉑、銅熱電阻檢定規程》中，使用電阻比W值來描述，公式更加簡單。這里值得一提的是，公式的修改給部分人員造成迷惑，以為計算方法變了，計算結果也不同了。實際上，雖然計算公式在形式上有所改變，但前后兩版的公式實際上是可以互相推導出來的，計算得到的結果是相同的。
在對計算結果的評價上，JJG229-2010《工業鉑、銅熱電阻檢定規程》有了明顯的變化。以前主要是看α值是否合格，JJG229-2010規程不僅要評價α值，同時也要評價R0和R100，三個值都合格才算合格。這實際上提高了對于工業鉑電阻的要求，有利于保證工業生產中溫度測量的準確性。
2、JJG161-2010的主要變化
①等級合并, 統一標準
JJG161-2010替代了原有的一等和二等標準水銀溫度計規程，將二者合為一體, 并進行了修訂。也就是說以后不再有一等水銀和二等水銀的標準，統一合并稱為標準水銀溫度計。檢定標準器統一為二等標準鉑電阻溫度計。
②標準器測溫儀表的準確度提高
對于標準器二等鉑電阻溫度計的電測儀器測量相對誤差的要求從原版規程的1×10-4提高到3×10-5，因?yàn)闇囟葴y(cè)量?jī)x表是用來檢測二等標準鉑電阻的水三相點值，因此同樣要理解成電阻測量的準確度。
③水三相點值的測量
JJG161-2010《標準水銀溫度計檢定規程》要求必須配備水三相點測量裝置，來實測標準鉑電阻溫度計的Rtp值，并且要求使用實測的Rtp計算實際溫度。這一點和JJG229-2010《工業鉑、銅熱電阻檢定規程》相同，只是準確度更加高。
3、JJG229-2010《工業鉑、銅熱電阻檢定規程》和JJG161-2010《標準水銀溫度計檢定規程》對設備和儀表產生的影響
①配備水三相點
如果要檢定A和AA級工業鉑電阻，必要條件就是需要配備水三相點瓶，用來實測二等鉑電阻的水三相點值，這樣才能檢定AA和A級鉑電阻。實測的水三相點值要參與接下來的誤差計算。因此如果沒有水三相點設備(包括測量?jī)x表)的計量單位，今后就不能檢定AA級和A級工業鉑電阻了, 或者說不能建標檢定AA和A級。
②電測儀器的準確度要高
由于JJG229-2010《工業鉑、銅熱電阻檢定規程》和JJG161-2010《標準水銀溫度計檢定規程》都要求實測二等鉑電阻標準器的水三相點值，因此對電測儀器的準確度要比以前高很多。規程中規定，鉑電阻規程要求是5×10-5, 水銀溫度計是3×10-5。目前大部分的鉑電阻檢定系統中使用的都是數字多用電表，而不是專用的測溫儀。如果使用數字多用電表，根據規程要求，其分辨力達到0.1mΩ的電阻值，所以必須要使用七位半以上的數字多用電表。而且，即便是分辨力達到七位半，也不代表其電阻測量準確度能達到0.005級 (即5×10-5) 的水平。所以，評價測溫儀表是否滿足新規程的要求，除了滿足一年期電阻準確度5×10-5的要求之外，還有分辨力的要求。
③對于水銀溫度計檢定
由于取消了一等水銀溫度計和二等水銀溫度計的劃分，且必須全部使用二等標準鉑電阻溫度計作為標準器來對水銀溫度計進行檢定。同樣，如果建標檢定水銀溫度計，需要配置水三相點以及滿足3×10-5的測溫儀表。這樣儀表測量準確度的要求就高于鉑電阻規程的要求。
根據上面的介紹, 這里的關鍵點就是兩個：第一是建標必須有水三相點。第二測溫儀表必須達到5×10-5(高于鉑電阻)或3×10-5(水銀溫度計) 。其實規程中還要求測溫儀表需要有換向測量的功能。所以基于上面的要求，目前市場上的六位半、七位半臺式數字多用電表都無法滿足要求。因此可以的選擇就是八位半數字多用電表或者專用的測溫儀。所以通過七位半數字多用電表達到新規程的要求基本上是不可能的。
4、現狀以及選擇
①現狀
目前大部分檢測機構所選擇的國內的溫度檢定系統大都是熱電偶和工業鉑電阻在一起的系統。少數檢測機構的熱電偶和鉑電阻檢定系統是分別獨立的。目前國內大約有幾十家的公司可以提供這類全自動溫度檢定系統。所有這些系統結構上基本一樣，包括高溫爐、恒溫槽、數字多用電表、開關等。而這些基本的設備很多都不是自己生產，而是從第三方公司采購而來的。這些公司只是將其這些產品集成在一起，編寫一個軟件而已。因此，目前市場上所有使用七位半數字多用電表的溫度檢定系統沒有一個是可以滿足JJG229-2010《工業鉑、銅熱電阻檢定規程》對A和AA級鉑電阻檢定要求。此外這些公司也不提供水三相點。有些供應商聲稱可以更換系統中的數字多用電表升級來滿足新規程的要求，從前面的分析看是不現實的，或者是不可能的，除非更換八位半數字多用電表，其代價是10萬人民幣的價格或者更高，此外沒有其他的選擇。
②選擇
1)更換整個系統，包括熱電偶和鉑電阻，例如采用福祿克的溫度檢定系統。
2)更換鉑電阻檢定部分，因?yàn)樾乱?guī)程只涉及工業鉑電阻，所以可以用原來的系統繼續做熱電偶的檢定, 而采用新的系統, 例如福祿克的鉑電阻檢定系統來支持新的規程。
3)還有一個選擇就是降級A級鉑電阻至B極，今后不再使用A級以上的鉑電阻。這樣就無需升級測溫儀以及增加水三相點。但是對那些專業的計量單位，例如省計量院或者市計量所，這種選擇肯定是不適合的。
5、選型注意事項
①水三相點問題
水三相點由兩部分組成，水三相點瓶和保存裝置。瓶子是用來凍制水三相點，凍制好了以后放入保存裝置保存。從體積來說，水三相點有大型和小型之分。大型水三相點插入深度深，保存的時間相對長，主要用于一等鉑電阻和二等鉑電阻的檢定。通常體積大，只能在實驗室使用，價格相對比較貴。小型的水三相點體積小，瓶子也相對小，保存時間短，使用方便，可以帶到現場使用，價格相對便宜。針對新的鉑電阻檢定規程的要求，小型水三相點就足以滿足要求，并且較大型水三相點使用更加方便。
關于水三相點的選擇主要考慮實用的問題。因?yàn)槎嗄暌郧安簧儆脩粼?jīng)配備過水三相點瓶, 但是后來都放棄, 沒有再使用。其重要原因就是不夠?qū)嵱?。如果是選擇大型水三相點，其主要目的是檢定(注意不是檢測或者監測)一等或者二等標準鉑電阻溫度計。大型水三相點的制作時間通常比較長，也顯得繁瑣一些。因此，如果水三點瓶?jī)鲋?/span>一次可以堅持30d甚至60的時間，就比較實用?，F(xiàn)在有些水三相點好像制作起來挺簡單，但是實際上制作時需要4h，再加上穩定時間1~2 h，加起來需要6~7h以上才能使用，而保存時間也只有2d，那么這就顯示不很實用，最終也就會放棄不用了。
如果是選擇小型水三相點，其凍制時間在1h以內或者更短，保存時間在5h，那么每天用，每天凍制就顯示非常方便。福祿克目前提供兩種水三相點方案，大型或者小型。大型的用于標準鉑電阻的檢定，凍制需要1d(達到穩定狀態)，可以保存至少30d，最長可達60d以上。小型的水三相點主要是用于標準鉑電阻的檢測和監測，凍制只需要0.5h，保存時間在5h以上。因此當天制作當天用，非常方便，也特別適合于兩個新規程的要求。
②測溫儀的問題
根據JJG229-2010《工業鉑、銅熱電阻檢定規程》和JJG161-2010《標準水銀溫度計檢定規程》，目前市場上的所有六位半數字多用電表，包括七位半的數字多用電表，其電阻的測量準確度都不能滿足新規程關于AA和A級鉑電阻以及水銀溫度計新規程檢定的要求。因此只能重新考慮測溫儀表。
關于測溫儀表大體有三種選擇:
第一種選擇是繼續選擇通用型的數字多用電表。由于新規程的要求比較高，因此可以選擇的數字多用電表不是很多，目前主要就是八位半的數字多用電表。當然最理想的是福祿克的8508A。這是一款計量專用數字多用電表，它具有很多專門用于計量的功能。所以不論是電學還是熱工，它都是最好的選擇。它除了是目前世界上準確度最高的數字多用電表之外，還內置了很多專門用于鉑電阻溫度測試的功能。例如三四線測量，輸入溫度的參數，內置ITS90溫標，顯示溫度等。由于其價格相對比較貴, 因此比較適合于省計量院熱工所, 地市級計量所熱工室使用。而企業內的計量部門可以選擇價格適中的儀表。

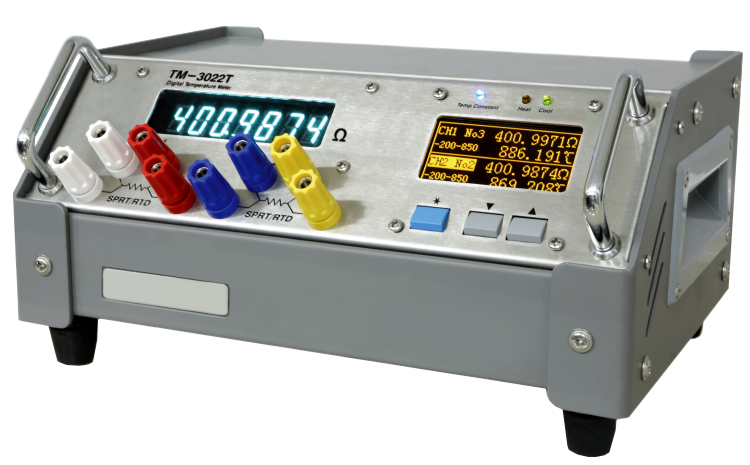

第二種選擇是選擇專用的測溫儀。由于數字多用電表不是專用的測溫儀表，所以考慮到準確度和方便性，可以直接選擇專用的測溫儀，例如福祿克的1529、1560，昌暉儀表YR-TM3022T，安捷倫34420A等。由于這些儀表是專門為溫度測量所設計的，其準確度、顯示、數據的處理等都完全滿足測溫以及溫度檢定規程的要求。這些儀表之間的主要區別就是通道數量的多少、是否有數據存儲、曲線繪制等。如果是專業的溫度計量實驗室，首選是專用的測溫儀，而不是數字多用電表，因其可以滿足很多季候的各種計量校準需求以及適應規程的變化。
第三種選擇是選擇更加高級的測溫儀表，包括電橋或者電橋級別的測溫儀。這類儀表通常都超出了新的鉑電阻檢定規程的需要，主要是用來檢定一等和二等標準鉑電阻所需要的昂貴測溫儀表。由于高等級電橋(通常價格在40萬人民幣以上, 考慮外置標準參考電阻和恒溫槽等，總體價格在50萬人民幣以上)，操作復雜，測量的速度很慢，所以要考慮其實用性。而低于30萬人民幣的普通測溫電橋基本上就無需考慮。福祿克最新的超級測溫電橋是采用最新一代技術而研制出來的新型測溫，徹底改變了傳統電橋的操作復雜、測量速度慢等缺點，所以具有極高的性能價格比。
③推薦方案
針對最新的規程，福祿克計量校準部特別定制了兩個方案(見表1)，可以供不同的用戶根據自己的工作性質、工作量以及經費進行選擇。
表1 選擇方案
以上方案均采用小型水三相點瓶，其特點是自動凍制，隨用隨凍，且插入深度足夠；測溫儀表攜帶方便，可以在現場檢定。
福祿克提供的方案遠遠不止這兩個，如果需要更高的準確度，更多的通道等，還可以選擇大型水三相點瓶及其保存裝置，以及多通道多功能的堆棧式測溫儀1560。
