1、簡便估算導線載流量的電工口訣
十下五，百上二，二五三五四三界，七零九五兩倍半，溫度八九折，銅材升級算。
說明:10mm2以下的鋁導線載流量按5A/mm2計算；100mm2以上的鋁導線載流量按2A/mm2計算；25mm2的鋁導線載流量按4A/mm2計算；35mm2的鋁導線載流量按3A/mm2計算；70mm2、95mm2的鋁導線載流量按2.5A/mm2計算；“銅材升級算”舉例說明：如計算120mm2的銅導線載流量，可以選用150mm2的鋁導線，求鋁導線的載流量；受溫度影響，最后還要乘以0.8或0.9（依地理位置）。
2、已知變壓器容量,求其電壓等級側額定電流的電工口訣
容量除以電壓值，其商乘六除以十。
舉例：視在電流I=視在功率S÷1.732×10KV=1000KVA÷1.732×10KV=57.736A；估算I=（1000KVA÷10KV）×6÷10=60A
說明：適用于任何電壓等級。
3、已知變壓器容量，速算其一、二次保險絲電流值的電工口訣
配變高壓熔斷體，容量電壓相比求。
配變低壓熔斷體，容量乘九除以五
4、已知三相電動機容量，求其額定電流的電工口訣
容量除以千伏數，商乘系數零點七六；
已知三相二百二電機，一千瓦三點五安培；
已知高壓三千伏電機，四個千瓦一安培。
注：1KW÷0.22KV×0.76≈1A ；4KW÷3KV×0.76≈1A口訣適用于任何電壓等級的三相電動機額定電流計算。口訣使用時，容量單位為kW，電壓?jiǎn)挝粸閗V，電流單位為A。
5、測知電力變壓器二次側電流，求算其所載負荷容量的電工口訣
已知配變二次壓，測得電流求千瓦。
電壓等級四百伏，一安零點六千瓦；
電壓等級三千伏，一安四點五千瓦；
電壓等級六千伏，一安整數九千瓦；
電壓等級十千伏，一安一十五千瓦；
電壓等級三萬五，一安五十五千瓦。
6、已知小型380V三相籠型電動機容量，求其供電設備最小容量、負荷開關、保護熔體電流值的電工口訣
直接起動電動機，容量不超十千瓦；
六倍千瓦選開關，五倍千瓦配熔體；
供電設備千伏安，需大三倍千瓦數。
說明：
①口訣所述的電動機是小型AC380V鼠籠型三相電動機，電動機起動電流很大，一般是額定電流的4-7倍。
②用負荷開關直接起動的電動機容量最大不應超過10kW，一般以4.5kW以下為宜，且開啟式負荷開關（膠蓋瓷底隔離開關）一般用于5.5kW及以下的小容量電動機作不頻繁的直接起動；封閉式負荷開關（鐵殼開關）一般用10kW以下的電動機作不頻繁的直接起動。負荷開關均由簡易隔離開關閘刀和熔斷器或熔體組成,選擇額定功率的6倍開關為宜。
③為了避免電動機起動時的大電流，應當選擇額定電流的5倍的熔斷器為宜。
④還要選擇適當?shù)碾娫?，電源的輸出功率?yīng)不小于3倍的額定功率。
7、測知無銘牌380V單相焊接變壓器的空載電流，求算其額定容量的電工口訣
三百八焊機容量，空載電流乘以五。
說明：?jiǎn)蜗嘟涣骱附幼儔浩鲗?shí)際上是一種特殊用途的降壓變壓器，與普通變壓器相比，其基本工作原理大致相同。為滿足焊接工藝的要求，焊接變壓器在短路狀態下工作，要求在焊接時具有一定的引弧電壓。當焊接電流增大時，輸出電壓急劇下降。根據P=U×I（功率一定，電壓與電流成反比）。當電壓降到零時（即二次側短路），二次側電流也不致過大等等，即焊接變壓器具有陡降的外特性，焊接變壓器的陡降外特性是靠電抗線圈產生的壓降而獲得的?？蛰d時，由于無焊接電流通過，電抗線圈不產生壓降，此時空載電壓等于二次電壓，也就是說焊接變壓器空載時與普通變壓器空載時相同。變壓器的空載電流一般約為額定電流的6%-8%（國家規定空載電流不應大于額定電流的10%）。
8、判斷交流電與直流電流的電工口訣
電筆判斷交直流，交流明亮直流暗，交流氖管通身亮，直流氖管亮一端。
說明：判別交、直流電時，最好在“兩電”之間作比較,這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管里只有一端極發亮。
9、巧用電筆進行低壓核相的電工口訣
判斷兩線相同異，兩手各持一支筆，兩腳與地相絕緣，兩筆各觸一要線，用眼觀看一支筆，不亮同相亮為異。
說明：此項測試時，切記電工的兩腳與地必須絕緣。因?yàn)槲覈?guó)大部分是380/220VAC供電，且變壓器普遍采用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成回路，以免誤判斷；測試時兩筆亮與不亮顯示一樣，故只看一支則可。
10、巧用電筆判斷直流電正負極的電工口訣
電筆判斷正負極，觀察氖管要心細，前端明亮是負極，后端明亮為正極。
說明：氖管的前端指驗電筆筆尖一端，氖管后端指手握的一端，前端明亮為負極，反之為正極。測試時要注意：電源電壓為110V及以上；若人與大地絕緣，一只手摸電源任一極，另一只手持測電筆，電筆金屬頭觸及被測電源另一極，氖管前端極發亮，所測觸的電源是負極；若是氖管的后端極發亮，所測觸的電源是正極，這是根據直流單向流動和電子由負極向正極流動的原理。
11、巧用電筆判斷直流電源有無接地，正負極接地的區別的電工口訣
變電所直流系數，電筆觸及不發亮；若亮靠近筆尖端，正極有接地故障；若亮靠近手指端，接地故障在負極。
說明：發電廠和變電所的直流系數，是對地絕緣的，人站在地上，用驗電筆去觸及正極或負極，氖管是不應當發亮的，如果發亮，則說明直流系統有接地現象；如果發亮的部位在靠近筆尖的一端，則是正極接地；如果發亮的部位在靠近手指的一端，則是負極接地。
12、巧用電筆判斷380/220V三相三線制供電線路相線接地故障的電工口訣
星形接法三相線，電筆觸及兩根亮，剩余一根亮度弱，該相導線已接地；若是幾乎不見亮, 金屬接地的故障。
說明：電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩余一根幾乎看不見亮，則是這根相線有金屬接地故障。
13、電動機配線的電工口訣
二點五加三，四加四；六后加六，二十五加五；一百二十導線配百數
說明：此口訣是對三相380伏電動機配線的。導線為鋁芯絕緣線(或塑料線)穿管敷設。
先要了解一般電動機容量(千瓦)的排列:
0.8、1.1、1.5、2.2、3、4、5.5、7.5、1O、13、17、22、30、40、55、75、100
“二點五加三”,表示2.5平方毫米的鋁芯絕緣線穿管敷設,能配“2.5加三”千瓦的電動機，即最大可配備5.5千瓦的電動機。
“四加四”,是4平方毫米的鋁芯絕緣線,穿管敷設,能配“4加四”千瓦的電動機。即最大可配8千瓦( 產品只有相近的7.5千瓦)的電動機。
“六后加六”是說從6平方毫米開始,及以后都能配“加大六”千瓦的電動機。即6平方毫米可配12千瓦,10平方毫米可配16千瓦,16平方毫米可配22千瓦。
“二十五加五”,是說從25平方毫米開始,加數由六改變?yōu)槲辶恕＜?5平方毫米可配30千瓦,35平方毫米可配40千瓦,50平方毫米可配55千瓦,70平方毫米可配75千瓦。
“一百二十導線配百數”（讀“百二導線配百數”) 是說電動機大到100千瓦。導線截面便不是以“加大”的關系來配電動機,而是120平方毫米的導線反而只能配100千瓦的電動機了。
電工
14、按功率計算電流的電工口訣
電力加倍，電熱加半。單相千瓦，4.5安。 單相380，電流兩安半。
說明:電力專指電動機在380V三相時(功率0.8左右),電動機每千瓦的電流約為2安.即將“千瓦數加一倍”(乘2)就是電流（安）。這電流也稱電動機的額定電流;電熱是指用電阻加熱的電阻爐等。三相380伏的電熱設備,每千瓦的電流為1.5安.即將“千瓦數加一半”(乘1.5)，就是電流（安）；在380/220伏三相四線系統中,單相設備的兩條線,一條接相線而另一條接零線的(如照明設備)為單相220伏用電設備。這種設備的功率大多為1kW,因此,口訣便直接說明“單相(每)千瓦4.5安”。計算時, 只要“將千瓦數乘4.5”就是電流,安。同上面一樣,它適用于所有以千瓦為單位的單相220伏用電設備,以及以千瓦為單位的電熱及照明設備,而且也適用于220伏的直流;380/220伏三相四線系統中,單相設備的兩條線都接到相線上,習慣上稱為單相380伏用電設備(實際是接在兩相線上)。這種設備當以千瓦為單位時,功率大多為1KW,口訣也直接說明“單相380,電流兩安半”。它也包括以千瓦為單位的380伏單相設備。計算時只要“將千瓦乘2.5就是電流（安）。
15、計算導體電阻率的電工口訣
導體材料電阻率，歐姆毫方每一米（指長1米，截面積1mm2導體的電阻值，攝氏溫度為20℃），
銅鋁鐵碳依次排，從小到大不用愁。
擴大萬倍來記數，銅的最小一七五，
鋁的數值二八三，整整一千純鐵數，
碳的數值算最大，足足十萬無零頭。
16、判斷通電直導線和螺線管產生的磁場方向和電流方向的電工口訣
導體通電生磁場，右手判斷其方向，
伸手握住直導線，拇指指向流方向，
四指握成一個圈，指尖指向磁方向。
通電導線螺線管，形成磁場有南北，
南極S北極N， 進行判斷很簡單，
右手握住螺線管，電流方向四指尖，
拇指一端即N極， 你說方便不方便。
17、阻抗、電抗、感抗、容抗的關系的電工口訣
電感阻流叫感抗，電容阻流叫容抗，
電感、電容相串聯，感抗、容抗合電抗，
電阻、電感、電容相串聯，電阻、電抗合阻抗，
三者各自為一邊，依次排列勾、股、弦，
勾股定理可利用，已知兩邊求一邊。
18、電容串并聯的有關計算的電工口訣
電容串聯值下降，相當板距在加長，
各容倒數再求和，再求倒數總?cè)萘俊?/span>
電容并聯值增加，相當板面在增大，
并后容量很好求，各容數值來相加。
想起電阻串并聯，電容計算正相反，
電容串聯電阻并，電容并聯電阻串。
說明：兩個或兩個以上電容器串聯時，相當于絕緣距離加長，因?yàn)橹挥凶羁績蛇叺膬蓧K極板起作用，又因電容和距離成反比，距離增加，電容下降；兩個或兩個以上電容器并聯時，相當于極板的面積增大了，又因電容和面積成正比，面積增加，電容增大。
19、感性負載電路中電流和電壓的相位關系的電工口訣
電源一通電壓時，電流一時難通達，
切斷電源電壓斷，電流一時難切斷，
上述比喻較通俗，電壓在前流在后，
兩者相差電角度，最大數值九十度。
20、關于三相電源中線電流、相電流、線電壓和相電壓定義的電工口訣
三相電壓分相、線，火零為相，火火線，
三相電流分相、線，繞組為相，火線線。
說明：對于三相電源，輸出電壓和電流都有相和線之分，分別叫“相電壓”，“線電壓”，“相電流”，“線電流”。相電壓是指火線和零線之間的電壓，火線與火線之間的電壓叫線電壓；相電流是指流過每一相繞組的電流，線電流是流過每一條火線的電流。
21、三相平衡負載兩種接法中的線電壓和相電壓、線電流和相電流的關系的電工口訣
電壓加在三相端，相壓線壓咋判斷？
負載電壓為相壓，兩電源端壓為線。
角接相壓等線壓，星接相差根號三。
電壓加在三相端，相流線流咋判斷？
負載電流為相流，電源線內流為線。
星接線流等相流，角接相差根號三。
說明:當我們畫出簡單的示意圖，就不難看出角接實際上就是兩個電阻并聯（把兩個電阻串聯看成為一個總電阻），根據并聯電路的特點，相電壓等于線電壓；當接法為星接時，就可以看成是兩個電阻串聯（把其中兩個并聯電阻看成一個總電阻），線電流等于相電流。只要記住線大于相，因?yàn)橄嚯娏?、相電壓均為?fù)載的電流與電壓，線電流、線電壓為電源兩側的電流與電壓。
22、已知變壓器容量，求其電壓等級側額定電流的電工口訣
常用電壓用系數，容乘系數得電流，
額定電壓四百伏，系數一點四四五，
額定電壓六千伏，系數零點零九六，
額定電壓一萬伏，系數剛好點零六。
說明：可直接用變壓器容量乘以對應的系數，即可得出對應電壓等級側的額定電流。
23、根據變壓器額定容量和額定電壓選配一、二次熔斷器的熔體電流值的電工口訣
配變兩側熔體流，根據容量簡單求，
容量單位千伏安，電壓?jiǎn)挝挥们Х?/span>
高壓容量除電壓，低壓乘以一點八，
得出電流單位安，再靠等級減或加。
舉例：三相電力變壓器額定容量為315KVA，高壓端的額定電壓為6KV，低壓端的額定電壓為400V；高壓側熔體的額定電流為（315÷6）A=52.5A；低壓側熔體的額定電流為（315×1.8）A=567A
注:選擇熔斷器的規格,應根據計算值與熔體電流規的差值來決定。
24、根據變壓器額定電流選配一、二次熔斷器的熔體電流值的電工口訣
配變兩側熔體流，額定電流數倍求，
高壓一側值較大，不同容量不同數。
容量一百及以下，二至三倍額流數，
一百以上要減少，倍數二至一點五，
高壓最小有規定，不能小于三安流，
低壓不分容量值，一律等于額定值。
25、配電變壓器安裝要求的電工口訣
距地最少兩米五，落地安裝設圍障，
障高最少一米八，離開配變點八強，
若是經濟能允許，采用箱式更妥當，
除非臨時有用途，不宜露天地上放，
室內安裝要通風，周?chē)ǖ酪m當。
26、對配電變壓器供電電壓質量的規定的電工口訣
供電電壓有保障，設備運行才正常
高低偏差有規定, 電壓高低不一樣，
線間電壓正負七，負十正七壓為相，
如果要求較特殊，供需雙方來商量。
說明：我國低壓供電系統中，線電壓為380V，允許偏差±7％，即353.4-406.6V；相電壓為220V,允許偏差－10％～＋7％，即198-235.4V。
27、變壓器絕緣繞組檢測的電工口訣
變配運行保安全，測量絕緣查隱患。
測量使用兆歐表，根據電壓把表選。
超過三五兩千五，十千以下用一千。
儀表E端應接地，污染嚴重加G端。
未測繞組和元件，可靠接地保安全。
手搖轉速一百二，測后放電再拆線。
說明：對于35KV及以上的變壓器應使用2500V的兆歐表；10KV及以下的變壓器應使用1000V的兆歐表，L端接變壓器的繞組，E端接地。
28、兩臺變壓器并列運行的電工口訣
并列兩臺變壓器，四個條件要備齊；
接線組別要相同，要有相同變壓比；
阻抗電壓要一致，相互連接同相序；
容量相差不宜多，最好不超三比一。
29、查找配電變壓器熔絲熔斷原因的電工口訣
高壓熔絲若熔斷，六個原因來判斷。
熔絲規格選的小；質劣受損難承擔；
高壓引線有短路；內部絕緣被擊穿；
雷電沖擊遭破壞；套管破裂或擊穿。
低壓熔絲若熔斷，五個原因來判斷。
熔絲規格選的??；質劣受損難承擔；
負荷過大時間長；繞組絕緣被擊穿；
輸電線路出故障，對地短路或相間。
30、交流電焊機空載耗損估算的電工口訣
三百八十電焊機，空損瓦數可估計。
若知容量伏安數，除以五十就可以。
容量單位千伏安，改乘二十來計算。
若知空載安培數，擴大百倍及可以。
舉例：已知某單相380V交流電焊機的額定容量為3KVA，空載電流為0.6安，求其空載耗損？
P=（3000VA÷50）W=60W
P=（3KVA×20）W=60W
P= （0.6A×100）W=60W
31、儀用電流互感器使用方法和注意事項的電工口訣
儀用電流互感器，實際是臺變壓器。
常用低壓變高壓，電流剛好成反比。
配接儀表測大流，電度計量也必須。
儀表顯示成變比，得出數值為實際。
二次兩端接儀表，K1、K2來標記。
額定電流五安培，配用儀表要注意。
兩端不可呈開路，不要串聯熔斷器。
防止觸電保安全，鐵心、K2要接地。
一次串入電路中，L1、2來標記。
1進2出去負載， 三相測量是必須。
常用測量一變比，使用單比互感器。
本身只設二次線，測量線路即為一。
33、同桿架設高低線路時，高、低壓橫擔之間的最小垂直距離的電工口訣
同桿電壓有高低，確保兩者垂直距，
直線電桿一米二，分支轉角保一米。
34、水泥電竿埋設深度的電工口訣
電竿埋深怎樣求？竿的長度除以六，
特殊情況可加減，最淺應保一米五，
竿高八米一米五，遞增點一依次走，
十三米竿整兩米，十八最淺兩米六，
十五米竿兩米三，以上數據要熟記。
35、拉線的強度設計安全系數及最小規格的電工口訣
拉線強度要保險，強度系數來保全。
鍍鋅鋼絞整兩倍，鍍鋅鐵線兩倍半。
最小截面也要保，二十五方鋼絞線。
單根直徑四毫米，三根一股鋅鐵線。

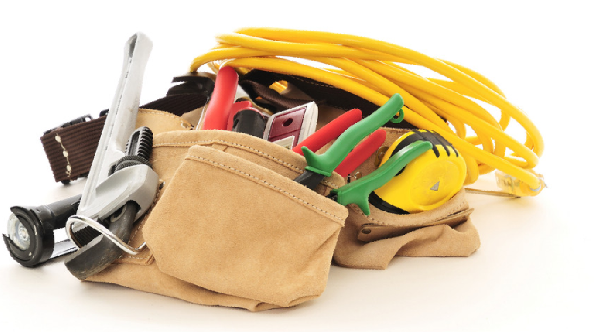

電工常用工具
36、對接戶線、進戶線檔距、最小截面、最小線見距離規定的電工口訣
接戶檔距怎樣算？二十五米是一關。
超過二五怎么辦？設立中間接戶桿。
總長不超五十米，過長使用不安全。
使用壽命要保證，耐氣候型絕緣線。
線規要按供電算，最小截面防拉斷。
電桿引下檔距十，沿墻敷設六米算。
鋁線最細四平方，二點五方是銅線。
檔距十至二十五，鋁六銅四最細線。
室外接戶進戶線，線間距離怎樣算？
沿墻敷設點一米，零點一五自電桿。
37、低壓三相四線制架空線的相序排列順序的電工口訣
低壓三相四線制，水平排列成一字。
面對來線方向看，從左到右有順序。
A、B、N、C依次排，N線可能比較細。
N線放置一原則，靠近電桿或墻體
38、架空導線載流量的估算和選擇的電工口訣
架空裸線鋁絞線，強度載流兩安全。
最小截面十六方，安全載流可估算。
已知截面乘倍數，截面毫方電流安。
十六平方六點五，二五以上分檔算。
七十以下各一檔，九五以上兩兩算。
截面二五倍數五，以上點五依次減。
若用銅線上一檔，溫度高時九折算。
39、高壓10KV線路電壓損失（%）估算的電工口訣
架空鋁線十千伏，電壓損失百分?jǐn)?shù)。
輸距電流積六折，再被導線截面除。
輸距千米電流安，截面毫方記清楚。
舉例：現有一條長度為10km的高壓10KV輸電線路，所用導線為50mm2鋼芯鋁絞線。求出電流為30A時的線路電壓損失。
U%=(0.6×10×30)/50=3.6%
40、低壓線路電壓損失（％）計算的電工口訣
鋁線壓損有多少？五個數值準備好。
線路長度、截面積，電流、電壓、功因角。
電阻負載為基值，感性負載再提高。
線長乘流除截面，單位米、安、平方毫。
所得結果乘系數，要分電壓和相數。
三百八三相為十二，二百二單相二十六。
功率因數零點八，根據截面把數加。
十方以下可忽略，以上依次再增加。
兩種規格為一組，每組點二依次加。
以上算法為鋁線，銅線數值好計算。
鋁線數值打六折，兩種導線同粗細。
對于三相四線制的低壓380/220V供電線路：U％=12IL/S
對于單相的低壓220V供電線路：U％=26IL/S
銅的電阻率近似為鋁的60％
41、三相四線制供電時中性線（零線）最小截面規定的電工口訣
零線截面看相線，七零三五為界限；
七零為鋁三五銅，小于相等大一半。
說明：零線的最小截面面積要根據同電路相線的數值來決定，以相線截面為鋁線70mm2和銅絞線35mm2為界限。在界限以下時，零線截面與相線相同；在界限以上時，可取相線截面積的一半。
42、低壓（220/380V）架空線路正常負荷電流的近似值
低壓架空鋁絞線，負荷電流近似算。
二十五方為一百，一檔增加五十安。
若用最小十六方，八十左右較核算。
43、380/220V低壓架空線路導線截面的估算的電工口訣
低壓架空用鋁線，導線截面怎么選？
輸電負荷乘距離，再乘系數算一算。
三相負荷系數四，單相乘八再乘三。
抗拉抗風保運行，十六以下不能選。
若用銅線來輸電，鋁線數值六折算。
說明：輸電負荷（單位：KW，對于三相輸電線路，應為三相的總功率，即額定功率）與輸電距離（單位：KM）的乘積叫做“負荷距”。對于三相四線制線路，每根相線的截面積不小于四倍負荷距；對于單相電路，每根相線的截面積不小于二十四倍負荷距。
44、計算地埋導線的允許載流量的電工口訣
地埋導線保安全，載流數值要有限。
截面四至九十五，截面倍數粗略算。
四個平方按八倍，每增一級一倍減。
二五、三五均四倍，五十、七十倍數三。
最大截面九十五，數值最小兩倍半。
土壤溫度二十五，不是二五要折算。
攝氏五度增兩成，四十五度七折算。
45、配電屏中裝置三相四線制交流電源母線的相序排列順序的電工口訣
配電屏內排母線，A、B、C、N咋判斷？，
面對門前定方向，上下左右后和前。
A、B、C、N依次排，先A后N不可亂。
水平排列左、中、右，N線放在最右邊。
垂直排列上、中、下，N線放在最下面。
前后排列遠、中、近，N線放在最近前。
46、單相電源插座接線規定的電工口訣
單相插座有多種，常分兩孔和三孔。
兩孔并排分左右，三孔組成品字形。
接線孔旁標字母，L為火N為零。
三孔之中還有E，表示接地在正中。
面對插座定方向，各孔接線有規定。
左接零線右接火，保護地線接正中。
47、選擇漏電保護器的電工口訣
選擇漏電保護器，供電方式為第一。
單相電源二百二，二線二級或單級。
三相三線三百八，選用***保護器。
三相四線三百八，四線***或四級。
說明：“級”表示開關觸點；“線”表示進、出線
48、燈泡不亮的原因查找辦法的電工口訣
燈泡不亮叫人煩，常見原因燈絲斷。
透明燈泡看得著，否則可用電筆驗。
合上開關點兩端，都不發亮火線斷。
一亮一滅燈絲斷，兩端都亮斷零線。
49、埋地導線埋設前的斷芯檢查和斷點確定方法的電工口訣
地埋導線埋設前，有無斷芯盤盤檢。
檢查使用兆歐表，L一端接導線，
導線另端放水中，儀表E端照此辦，
慢慢搖動兆歐表，針不到零是斷線。
查找斷點在何處，使用儀器DG3，
單相交流接一頭，儀器貼附地埋線，
從頭到尾慢移動，儀燈發光線未斷，
若是儀器燈熄滅，此處就是斷線點。
50、低壓驗電筆判斷交流單相電路故障的方法的電工口訣
交流驗電用電筆，亮為火線不亮地。
電路故障可檢查，通電測量火和地。
亮滅正常查設備，電路斷開不可疑。
若是兩端都不亮，電源火線已脫離。
若是兩端都發亮，零線斷裂或脫離。
