大小端模式起源
大端(Big Endian)和小端(Little Endian)的概念源于計算機科學中的字節序問題。大端模式中，數據的高位字節存儲在低地址，而小端模式則相反。這兩種模式的命名來源于Jonathan Swift的《格利佛游記》，其中描述了兩個國家因為吃雞蛋的方式不同而發生的戰爭，這被用來形象地描述字節序的差異。
什么是MODBUS大小端？
MODBUS協議中的"大小端"是指數據在內存中的字節序，即多字節數據的字節如何排列。在MODBUS通信中，尤其是MODBUS RTU模式，使用的是大端模式(Big Endian)。下面通過一個例子來說明大端和小端的區別。
假設我們有一個16位的寄存器值0x1234，需要通過MODBUS RTU協議發送這個值。
大端模式(Big Endian)下：數據的高位字節(MSB)存儲在低地址處，低位字節(LSB)存儲在高地址處。以0x1234為例，它在內存中的表示是：在MODBUS RTU協議中發送時，會先發送0x12，然后發送0x34。
①地址0x00: 0x12(高8位)
②地址0x01: 0x34(低8位)
小端模式(Little Endian)下：數據的低位字節存儲在低地址處，高位字節存儲在高地址處。同樣以0x1234為例，它在內存中的表示是：如果一個使用小端模式的系統直接發送0x1234，它會先發送0x34，然后發送0x12。
①地址0x00: 0x34(低8位)
②地址0x01: 0x12(高8位)

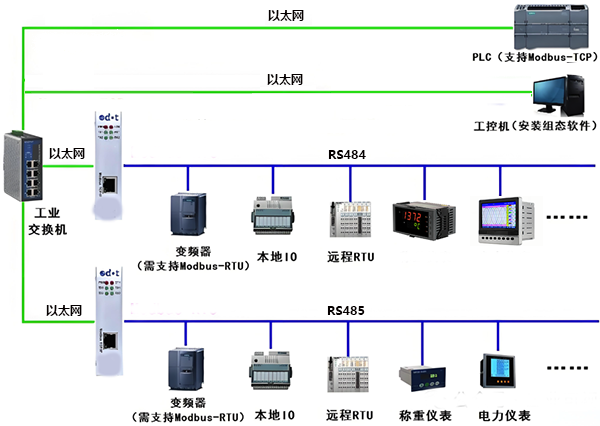

大小端使用場景
在MODBUS通信中，主要有兩種協議：MODBUS RTU和MODBUS TCP。這兩種協議在字節序的使用上有所不同。
1、MODBUS RTU
它使用的是大端模式(Big Endian)。在MODBUS RTU協議中，所有的數據交換都是以大端字節序進行的。這意味著在發送和接收數據時，高位字節(MSB)總是被發送或接收在前，低位字節(LSB)在后。例如，如果有一個16位的寄存器值0x1234，在MODBUS RTU中會先發送0x12，然后發送0x34。
2、MODBUS TCP
MODBUS TCP協議本身并不規定字節序，因為它是在IP網絡層面上運行的，而IP網絡通信通常使用大端字節序。然而，當MODBUS TCP用于與MODBUS RTU設備通信時，它通常會遵循MODBUS RTU的約定，即使用大端模式。這是因為MODBUS TCP通常作為MODBUS RTU數據的封裝，保持?jǐn)?shù)據的一致性。
但是，如果MODBUS TCP用于其他上下文，比如在不同平臺或設備之間的通信，可能需要根據接收端的字節序來轉換數據。例如，如果一個使用小端字節序的設備接收到來自MODBUS TCP的數據，可能需要將數據從大端轉換為小端，以確保數據的正確解釋。
3、跨平臺數據交換
當MODBUS通信涉及到不同硬件平臺或操作系統時，字節序問題尤為重要。例如，如果一個使用小端字節序的PC機需要與使用大端字節序的嵌入式系統通信，就必須在發送和接收數據時進行字節序的轉換。
4、設備配置和診斷
在設備配置和診斷過程中，如果涉及到讀取或?qū)懭爰拇嫫髦?，這些值在MODBUS協議中是以大端字節序傳輸?shù)?。因此，即使設備內部可能使用小端字節序存儲數據，通信時也需要轉換為大端字節序。
C#大小端轉換函數
在C#中進行MODBUS通信時，經常需要進行大小端字節序的轉換，因為MODBUS協議通常使用大端模式，而C#運行的系統可能是小端模式。
從大端轉換為小端
public static ushort BigEndianToLittleEndian(ushort bigEndianValue)
{
return (ushort)((bigEndianValue << 8) | (bigEndianValue >> 8));
}
從小端轉換為大端
public static ushort LittleEndianToBigEndian(ushort littleEndianValue)
{
return(ushort)((littleEndianValue >> 8) | (littleEndianValue<<8));
}
總之，MODBUS協議的大小端問題不僅僅是一個技術細節，它關系到整個自動化系統的穩定性和效率。隨著技術的不斷進步，對這些基礎知識的掌握將為工程師和開發者提供強大的支持，使他們能夠構建更加智能、靈活和可靠的自動化解決方案。正確處理字節序，將為工業4.0時代的智能系統鋪平道路。
