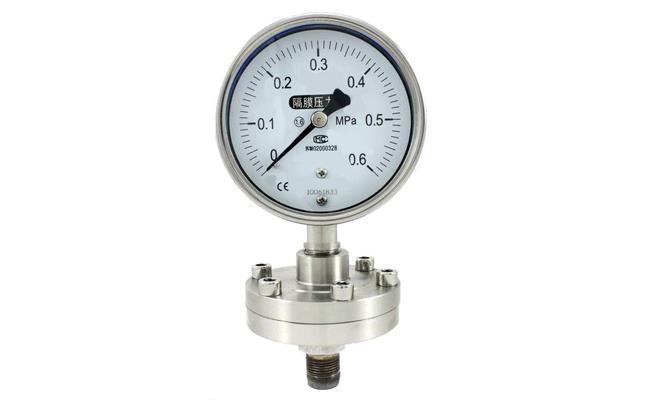

隔膜壓力表由各種普通壓力表和不同結構的隔膜隔離器組成一個封閉的系統，內充密封液。當被測介質的壓力作用于隔膜時，隔膜產生變形，壓縮封閉系統中的密封液。由于密封液的固有性質，使壓力儀表中的彈性元件產生相應的彈性變形，當隔膜的剛度足夠小時，則壓力表指示的壓力就等于被測介質的壓力值。
隔膜壓力表常用在石油化工、制藥、食品等生產中的壓力檢測；可用來測量強腐蝕、高溫、高黏度、易結晶、易凝固和有固體浮游物介質的壓力，以及對某些測量介質不能直接進入普通壓力表內，和便于清洗防止沉淀物質積聚的場合壓力檢測時，必須采用由隔膜隔離器與普通壓力表組成的隔膜壓力表。
由于用途不同，故隔膜壓力表有多種結構及連接形式，如敞開法蘭、工字法蘭、角形法蘭、軟管連接、卡箍連接等多種。
使用隔膜壓力表時應注意哪些問題？
由于隔膜壓力表的系統內填充了密封液作為壓力傳遞介質，致使隔膜壓力表的溫度影響量與密封液體線脹系數、隔膜剛度及受壓部位的溫度有關。儀表在使用溫度偏離規定值時[如(20±5)℃]，對于低量程壓力表的影響很明顯。一般受壓部溫度誤差規定不大于1.0%/℃，所以隔膜壓力表的溫度影響值是普通壓力表溫度影響值與隔膜隔離器受壓部溫度影響值兩者的和，這在使用中是要注意的。
使用中還應注意液位靜壓力對隔膜壓力表的影響，帶軟連接管的隔膜壓力表，由于隔膜受壓部位與普通壓力表安裝位置不在同一高度時，會產生液柱差而影響測量結果，在精確測量時更需要注意。
隔膜壓力表的主要用途主要就是防腐蝕，所以可通過選擇適合的隔膜材料及與測量介質接觸部分的隔膜、法蘭及密封墊圈的材料來保證。常用的隔膜材料有 : 0Cr17Ni12Mo2 (316)； 0Cr17Ni14Mo2 (316L)；蒙耐爾合金 (Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。法蘭材料有：不銹鋼0Cr18Ni9(304)、0Cr17Ni12Mo2(316)；不銹鋼內襯氟塑料(316+F4)。密封墊圈材料有：丁腈橡膠；氟橡膠；硅橡膠及氟塑料。應根據不同用途選擇合適的密封液，以保證隔膜壓力表使用的可靠性和安全性。下表列出常用密封液供使用參考。
膜壓力表用密封液及其溫度適用范圍
