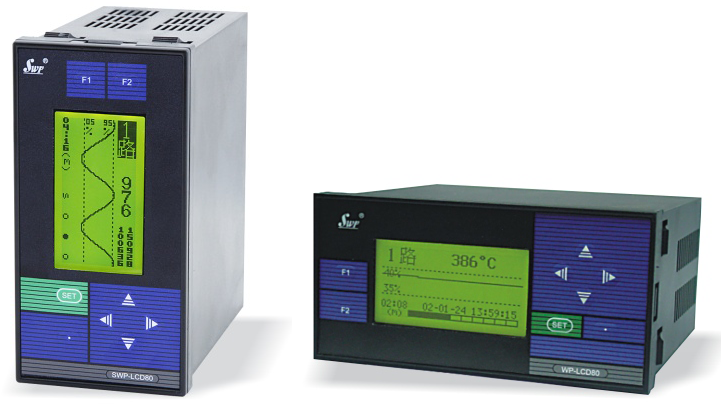

SWP-LCD-R特點
1、人機界面：人機操作與觀察界面上都對傳統的二次儀表做了挑戰性的改革，以中文菜單引導組態操作，以豐富的圖文數據顯示測量結果，以明確的中文信息標識畫面內容的工程涵義，簡潔直觀地給人以“智能”的感受
2、測量信號：可接3路被測信號(第一通道和第二通道為17種輸入信號類型可切換，第三通道輸入只能電壓/電流切換)
3、記錄間隔：小型單色無紙記錄儀1秒-240秒之間共有9檔可供選擇
4、打印功能：可外接面板式、臺式微型打印機，可打印實時數據、歷史數據或曲線
5、通信功能：可讀實時數據、設置數據、歷史記錄數據
6、報警功能：3個可組態繼電器報警輸出
7、變送輸出：SWP-LCD-R小型單色無紙記錄儀2個可組態變送輸出
8、中文名稱: 小型單色無紙記錄儀1-3路、溫度、壓力、流量、液位可以選擇
9、密碼：具有動態操作密碼，可防止參數被任意修改
常用SWP-LCD80小型無紙記錄儀型號舉例
SWP-LCD-R8103-820-15-HL
SWP-LCD-R8203-820-12/12-HL
SWP-LCD-R8303-820-12/12/12-HHL
SWP-LCD-R8101-820-15-N
SWP-LCD-R8201-820-12/12-N
SWP-LCD-R8301-820-12/12/12-N

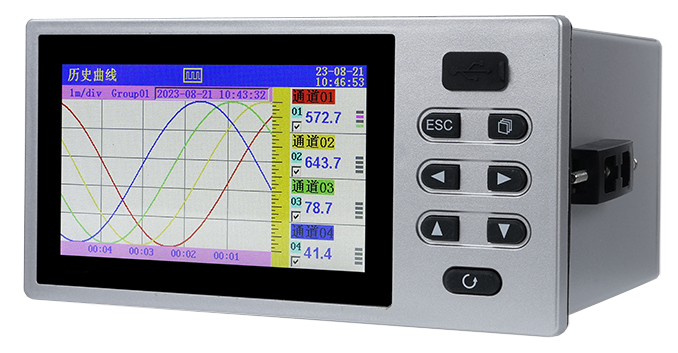

隨著批量生產成本的降低和技術進步，昌暉儀表在160×80mm液晶表基礎上推出了YR-ASR100系列小型彩色無紙記錄儀，儀表可靠性和功能擴展達到國內領先水平，價格也親民，歡迎大家關注。
小型單色無紙記錄儀選型表
SWP-LCD-①②③④-⑤⑥⑦-⑧/⑨/⑩-???-?-?-?
①功能特征
[R]：無紙記錄儀
②外形尺寸
[8]：160×80mm小型單色無紙記錄儀，橫式
③輸入通道
[1]：單路(萬能輸入)
[2]：雙路(萬能輸入)
[3]：三路(第一和第二通道為萬能輸入，第三通道輸入信號只能在標準電壓與電流之間切換)
④控制作用
[01]：測量記錄
[03]：測量記錄+兩個報警輸出
⑤通訊
[0]：無通訊
[2]：RS232通訊
[3]：打印接口
[4]：RS422通訊
[8]：RS485通訊
⑥第一路變送輸出
[0]：無輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑦第二變送輸出
[0]：無輸出
[2]：4-20mA變送輸出
[3]：0-10mA變送輸出
[4]：1-5V變送輸出
[5]：0-5V變送輸出
⑧第一通道輸入類型
[*]：詳見輸入類型表
⑨第二通道輸入類型
[省略]：無第二路輸入
[*]：詳見輸入類型表
⑩第三通道輸入類型
[省略]：無第三路輸入
[*]：詳見輸入類型表
?第一路報警方式
[N]：無報警
[H]：上限報警
[L]：下限報警
?第二路報警方式
[省略]：無報警
[H]：上限報警
[L]：下限報警
?第三路報警方式
[省略]：無報警
[H]：上限報警
[L]：下限報警
?饋電輸出
[省略]：無DC24V饋電輸出
[P]：1路DC24V饋電輸出
[2P]：2路DC24V饋電輸出
[P(12V)]：1路DC12V饋電輸出，給現場渦街流量計供電
?代碼 供電方式
[省略]：AC220V供電
[W]：D24V供
[T]：AC90-265V供電(開關電源)
?豎式儀表
[省略]：橫式儀表
[S]：80×160mm豎式儀表
注：通訊協議：出廠時采用SWP通訊協議。

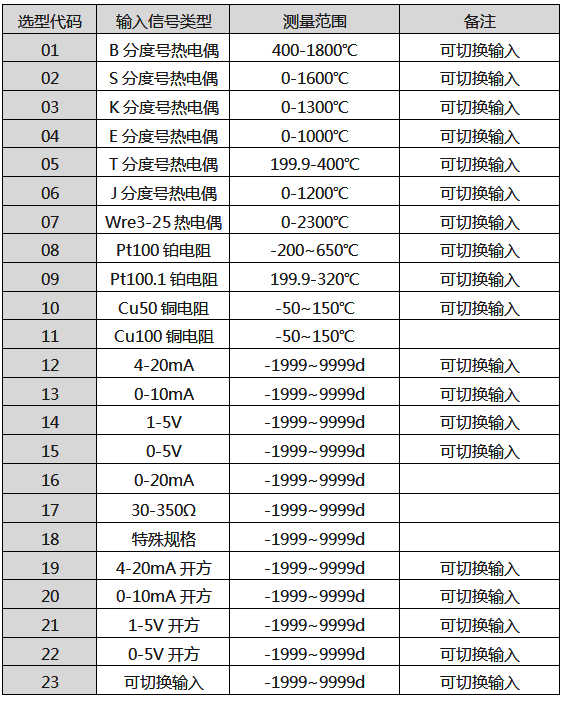

SWP-LCD-R小型單色無紙記錄儀輸入類型表

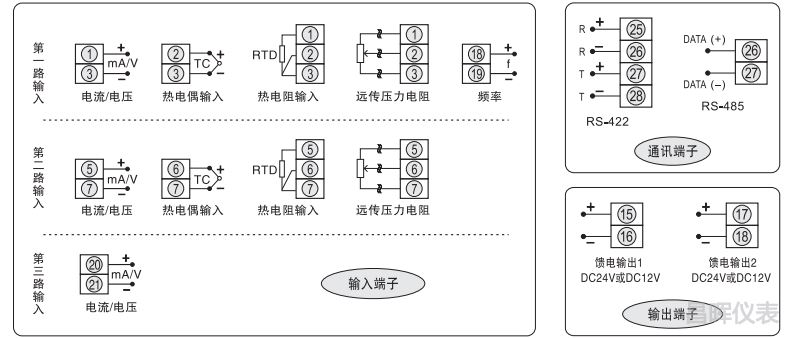

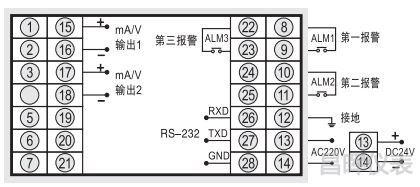

SWP-LCD80小型無紙記錄儀接線圖
