主要技術指標

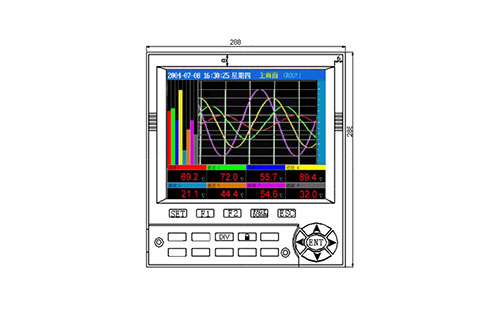

1、外形尺寸：288×288×240mm 開孔尺寸:281×281mm,卡條式固定架安裝
2、輸入信號
①模擬量輸入：熱電偶(B、S、K、E、T、J、W)；熱電阻(Pt100、Cu50)；電壓(0-5V、1-5V、0-100mV、0-20mV)；電流(0-10mA、4-20mA)
②脈沖輸入：矩形波、正弦波或三角波(幅度≥4V,頻率0-20kHz)
3、輸出信號
①模擬量輸出：電流4-20mA(負載≤500Ω)，0-10mA(負載≤750Ω)；電壓0-5V(負載≥250kΩ)，1-5V(負載≥250kΩ)
②開關量輸出：繼電器觸點容量：AC220V/3A或DC24V/5A(阻性負載)；SCR輸出(400V/0.5A)；SSR輸出(-30V/0.05A)
③饋電輸出：DC24V/30mA
4、中長圖彩色無紙記錄儀精度：0.5%FS±1字或0.2%FS±1字
5、小信號切除：0-25.5%FS
6、測量范圍：-1999～999999字
7、中長圖彩色無紙記錄儀記錄間隔：1-240秒之間以秒為單位共240檔可供選擇（間隔時間越長數據存儲時間越長）
8、顯示方式：背光式大屏幕彩色液晶圖形顯示板；顯示內容可由漢字、西文、數字、過程曲線、光柱等組成；通過按鍵可完成畫面翻頁、歷史數據前后搜索，LCD對比度、屏幕時標等變更
9、參數設定：中文菜單提示，面板按鍵設定或上位微機通訊設定，參數密碼鎖定
10、報警功能：每個通道最多可設定4個報警點，每個報警點可選擇上限或下限報警，可設置報警輸出延時時間、報警回差、繼電器觸點輸出（4個報警繼電器可以復用）、蜂鳴器報警輸出。還可以設置外接報警音響觸點和報警屏自動切換功能。每個通道保存最新的16條報警信息
11、通信輸出： RS232或RS485，通信波特率1200-57600phs（TTL電平，儀表前端有USB接口）；通信波特率1200-19200phs（帶光電隔離，儀表后側接口）
12、打印功能：可接面板式、臺式微型打印機或帶串口輸出的寬行打印機，打印歷史數據和曲線
13、保護方式：設定參數永久保存，記錄數據斷電保存，內置WATCH DOG電路
14、屏幕保護：可設置在連續無按鍵一定時間后，關閉屏幕顯示，以延長液晶屏的使用壽命。按任意鍵可以恢復屏幕顯示
15、語言：中文（簡體或繁體）
16、使用環境：環境溫度0-45℃，相對濕度≤85%RH，避免腐蝕性氣體；儀表電源電壓：AV220V+10-15%/50-60Hz
17、重量：約10000g
18、存儲容量：最大存儲空間為192Mbit
注意：SWP-TSR200中長圖彩色無紙記錄儀因技術升級香港昌暉儀表已停產，替代它的中長圖彩色無紙記錄儀是SWP-ASR200系列，產品精度、外觀、穩定性、軟件、通訊和可靠性都有革命性創新，產品性能達到國際先進水平，請您移步到產品頁面了解詳情。

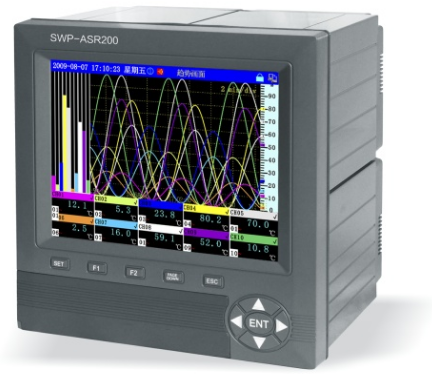

SWP-ASR200系列以太網彩色無紙記錄儀
SWP-TAS200中長圖彩色無紙記錄儀選型表
| 選型代碼 | 說明 | ||||
| 彩色無紙記錄儀型號 | □-□-□/□ | ||||
| 無紙記錄儀輸入通道 |
SWP-TSR201 |
單路信號輸入 2路信號輸入 4路信號輸入 6路信號輸入 8路信號輸入 10路信號輸入 12路信號輸入 16路信號輸入 |
|||
| 存儲容量 |
1 |
64Mbit（標準配置） 128bit 192Mbit |
|||
| 顯示語言 |
0 |
簡體中文（標準配置） 英文 繁體 中文多語言版 |
|||
| 附件規格（可復選） |
J(1-16) |
繼電器輸出點數 饋電輸出路數 帶RS232接口×1 帶RS485接口×1 帶流量積算功能（含報表功能） 帶天然氣運算功能（含報表功能） 帶PID控制功能 帶專用USB存儲棒（64Mb） 帶專用USB存儲棒（128Mb） |
|||
注：不能同時選配C2（RS-232）接口和C3（RS-485）接口；使用微型打印機時必須配置RS232接口
選型舉例
SWP-TSR212-2-0/J6/P6/C2/USB1
尺寸為288×288×240mm的12路簡體中文版中長圖彩色無紙記錄儀，帶6個繼電器輸出，帶6路DC24V饋電輸出，帶RS232接口，記錄儀內存為128Mbit，帶專用USB存儲棒（64Mb）和分析軟件。
| 無紙記錄儀存儲容量 | 彩色記錄儀記錄間隔時間 | 記錄儀型號及輸入通道數 | 數據大約可記錄天數 |
|
64MByte |
10秒 | SWP-TSR201 (1通道） | 501 |
| SWP-TSR202 (2通道） | 250 | ||
| SWP-TSR204 (4通道） | 125 | ||
| SWP-TSR208 (8通道） | 59 | ||
| SWP-TSR216(16通道） | 27 | ||
| 240秒 | SWP-TSR201 (1通道） | 12037 | |
| SWP-TSR202 (2通道） | 6018 | ||
| SWP-TSR204 (4通道） | 3009 | ||
| SWP-TSR208 (8通道） | 1439 | ||
| SWP-TSR216(16通道） | 654 | ||
|
128MByte |
10秒 | SWP-TSR201 (1通道） | 1503 |
| SWP-TSR202 (2通道） | 750 | ||
| SWP-TSR204 (4通道） | 375 | ||
| SWP-TSR208 (8通道） | 177 | ||
| SWP-TSR216(16通道） | 81 | ||
| 240秒 | SWP-TSR201 (1通道） | 36111 | |
| SWP-TSR202 (2通道） | 18054 | ||
| SWP-TSR204 (4通道） | 9027 | ||
| SWP-TSR208 (8通道） | 4317 | ||
| SWP-TSR216(16通道） | 1962 | ||
|
192MByte |
10秒 | SWP-TSR201 (1通道） | 3507 |
| SWP-TSR202 (2通道） | 1750 | ||
| SWP-TSR204 (4通道） | 875 | ||
| SWP-TSR208 (8通道） | 413 | ||
| SWP-TSR216(16通道） | 189 | ||
| 240秒 | SWP-TSR201 (1通道） | 84259 | |
| SWP-TSR202 (2通道） | 42126 | ||
| SWP-TSR204 (4通道） | 21063 | ||
| SWP-TSR208 (8通道） | 10073 | ||
| SWP-TSR216(16通道） | 4578 |

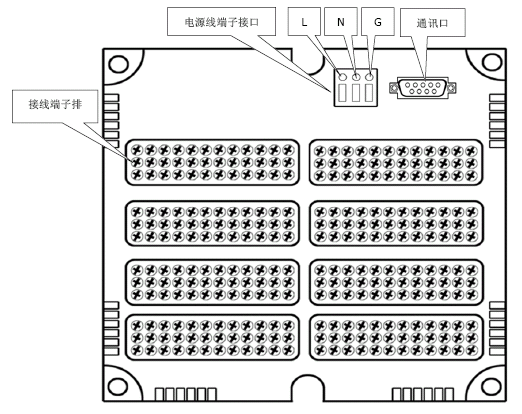

SWR200中長圖彩色無紙記錄儀接線圖

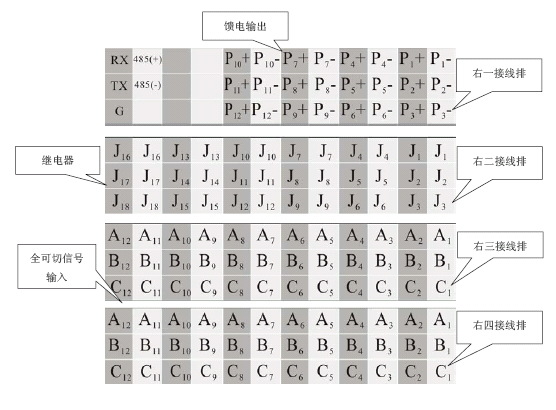

1、儀表端子說明
信號輸入/輸出端子排法號定義：
L、N、G 儀表電源端子，G為接地端
A、B、C 儀表模擬量端子，共12路
P+、P- 儀表DC24V饋電輸出端子，共6路，每路30mA,用于兩線制變送器供電
J 儀表繼電器輸出端子，共12路，繼電器輸出容量250VAC/3A
2、電源線的連接
①將L、N、G端螺釘逆時針旋松，將塑料絕緣三芯電源線插入L、N、G字母的方孔中，再把螺釘旋緊
②接通電源檢驗本儀表能否正常工作，若有異常，請與本公司售后服務或當?shù)亟?jīng)銷商聯系
③正常之后，斷掉電源，連接信號線
3、信號線的連接
①將端子蓋兩側輕輕扳開，取下端子蓋
②接信號線時，為了方便安裝請自下而上連接

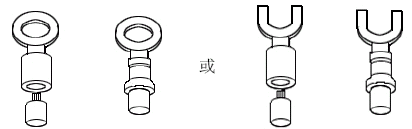

③將輸入/輸出的信號線分別與相應的的端子連接（連接端子時建議使用絕緣套筒），旋緊螺釘
④請務必在斷電時連接信號線
⑤接線完成后蓋上端子蓋

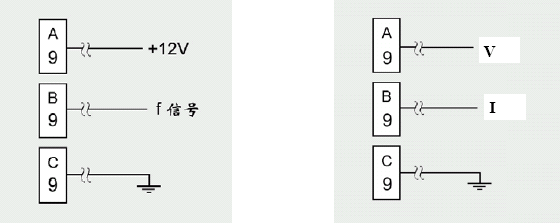

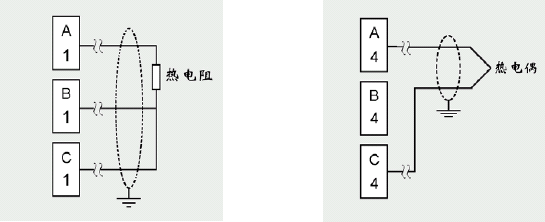

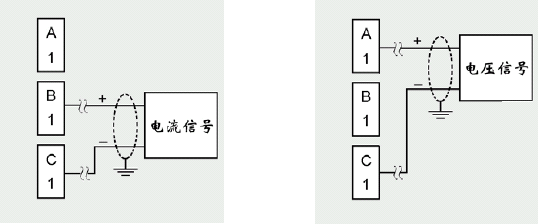

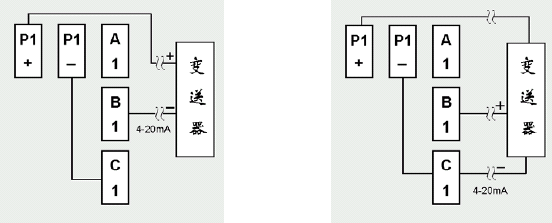

以下以第一路輸入信號接線為例進行說明，其他各路接線類同
4、通信線的連接
①RS232通信線的連接
本儀表的RS232接口位于儀表背部，它不僅可以和計算機之間進行數據交換，還可以和多種串行打印機等外設通訊(打印機型號：SP-M16、SP-T16、SP-M24、SP-T24、SPM40、SP-T40和LQ-300K)

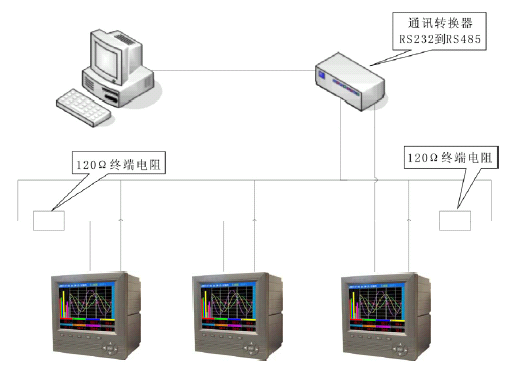

②RS485通信線的連接
當計算機與多臺儀表的RS485通訊時，需要在儀表和計算機之間增加通訊轉換器
